TCVR-400 CNC 5 Eksen Döner Tabla
TCVR-400, CNC işleme merkezlerinde büyük ve ağır parçaların çok yüzeyli işlenmesi, hassas indekslenmesi ve senkronize işleme operasyonları için kullanılan CNC 5 eksen döner tabladır. Φ400 mm tabla çapı, hidrolik sıkma sistemi ve ±110° eğim ekseniyle yüksek rijitlik ve güçlü bağlama performansı sağlar.
- CNC 5 eksen döner tabla yapısı
- Φ400 mm tabla çapı
- ±110° eğim ekseni
- 0.001° minimum ayar hassasiyeti

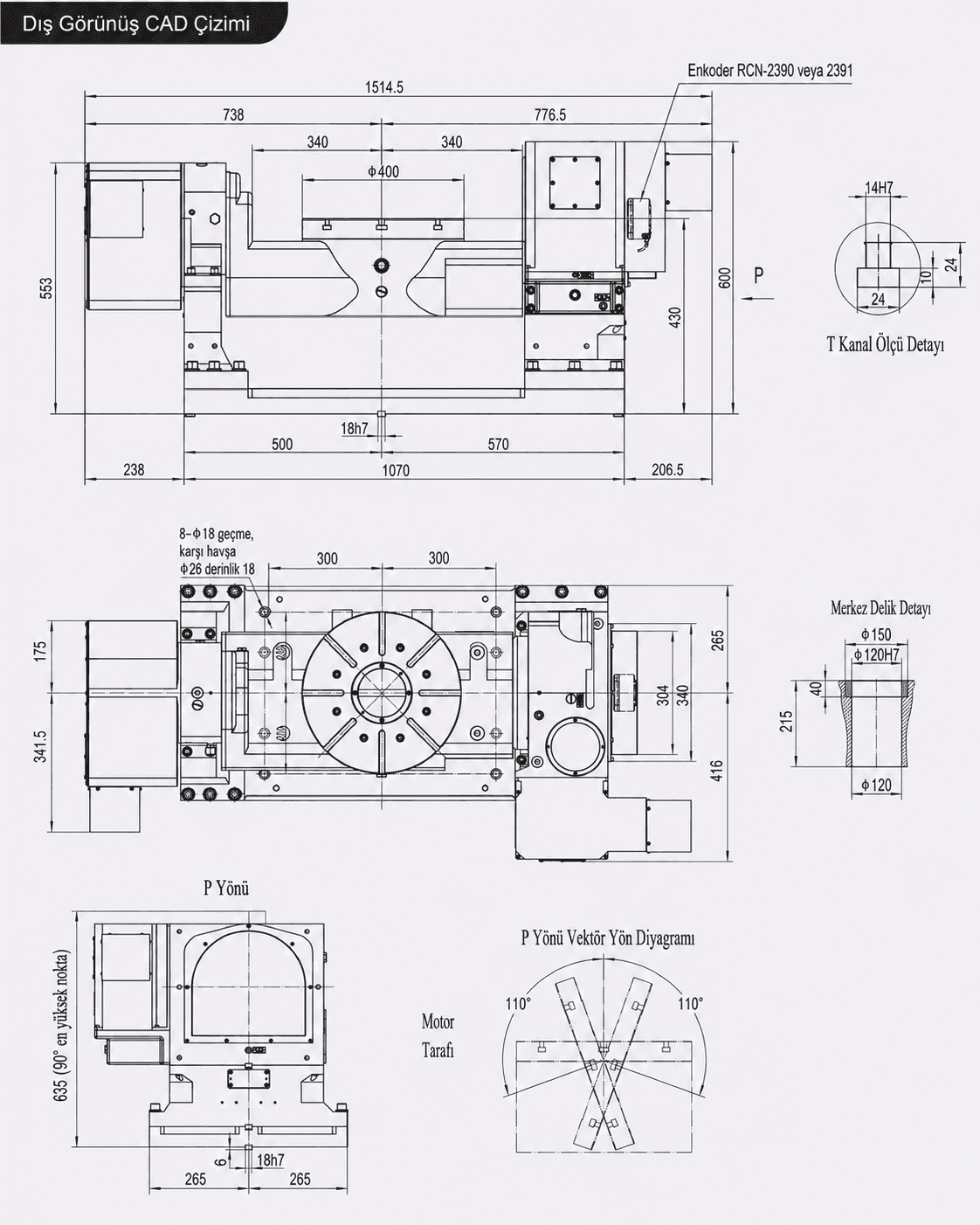

Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| İzin Verilen İş Parçası Yükü 0° Yatay | 200 kg |
|---|---|
| İzin Verilen İş Parçası Yükü 0°–90° Eğimli | 100 kg |
| İzin Verilen Kesme Torku | 80 kg·m |
| Tabla Merkez Deliği Çapı | Φ150×40 mm |
|---|---|
| Merkez Kovan İç Delik Çapı | Φ120H7 mm |
| Merkez Geçiş Deliği Çapı | Φ120 mm |
| Döner Eksen Min. Ayar Birimi | 0.001° |
|---|---|
| Döner Eksen Bölme Hassasiyeti | 15 sn |
| Döner Eksen Tekrar Konumlama Hassasiyeti | 4 sn |
| Döner Eksen Sıkma Basıncı | 35 kg/cm² |
| Döner Eksen Sıkma Torku | 115 kgf·m |
| Döner Eksen FANUC Servo Motor | αiS12 / βiS12 |
| Döner Eksen Mitsubishi Servo Motor | HG/HF-204 |
| Döner Eksen Redüksiyon Oranı | 1/120 |
| Döner Eksen Maks. Tabla Devri | 16.6 dev/dak |
| Eğim Ekseni Min. Ayar Birimi | 0.001° |
| Eğim Ekseni Bölme Hassasiyeti | 50 sn, opsiyonel RCH-2390 / RCH-2391 optik enkoder ile 30 sn |
| Eğim Ekseni Tekrar Konumlama Hassasiyeti | 8 sn |
| Eğim Ekseni Sıkma Basıncı | 35 kg/cm² |
| Eğim Ekseni Sıkma Torku | 175 kgf·m |
| Eğim Ekseni FANUC Servo Motor | αiS12 / βiS22 |
| Eğim Ekseni Mitsubishi Servo Motor | HG/HF-303 |
| Eğim Ekseni Redüksiyon Oranı | 1/120 |
| Eğim Ekseni Maks. Tabla Devri | 16.6 dev/dak |
| T Kanal Ölçüsü | 8-14H7 mm |
|---|---|
| Toplam Ağırlık Motor Hariç | 820 kg |
| İzin Verilen Atalet Kapasitesi Yatay Kullanımda | 40 kg·cm·sec² |
| Tabla Çapı | Φ400 mm |
|---|---|
| Tabla Yüksekliği | 430 mm |
| Alt Konumlama Kama Genişliği | 18h7 mm |
| Eğim Açısı | ±110° |
| Sıkma Durumunda İzin Verilen Yük F | 1800 kgf |
| Sıkma Durumunda İzin Verilen Yük F×l | 175 kgf·m |
| Sıkma Durumunda İzin Verilen Yük Fy×l | 115 kgf·m |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
