TCVR-210 CNC 5 Eksen Döner Tabla
TCVR-210, CNC işleme merkezlerinde senkronize işleme, hassas indeksleme ve çok yüzeyli parça işleme için kullanılan CNC 5 eksen döner tabladır. Φ210 mm tabla çapı, pnömatik fren sistemi ve ±100° eğim ekseniyle hassas konumlandırma sağlar.
- CNC 5 eksen döner tabla yapısı
- Φ210 mm tabla çapı
- ±100° eğim ekseni
- 0.001° minimum ayar hassasiyeti
Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın

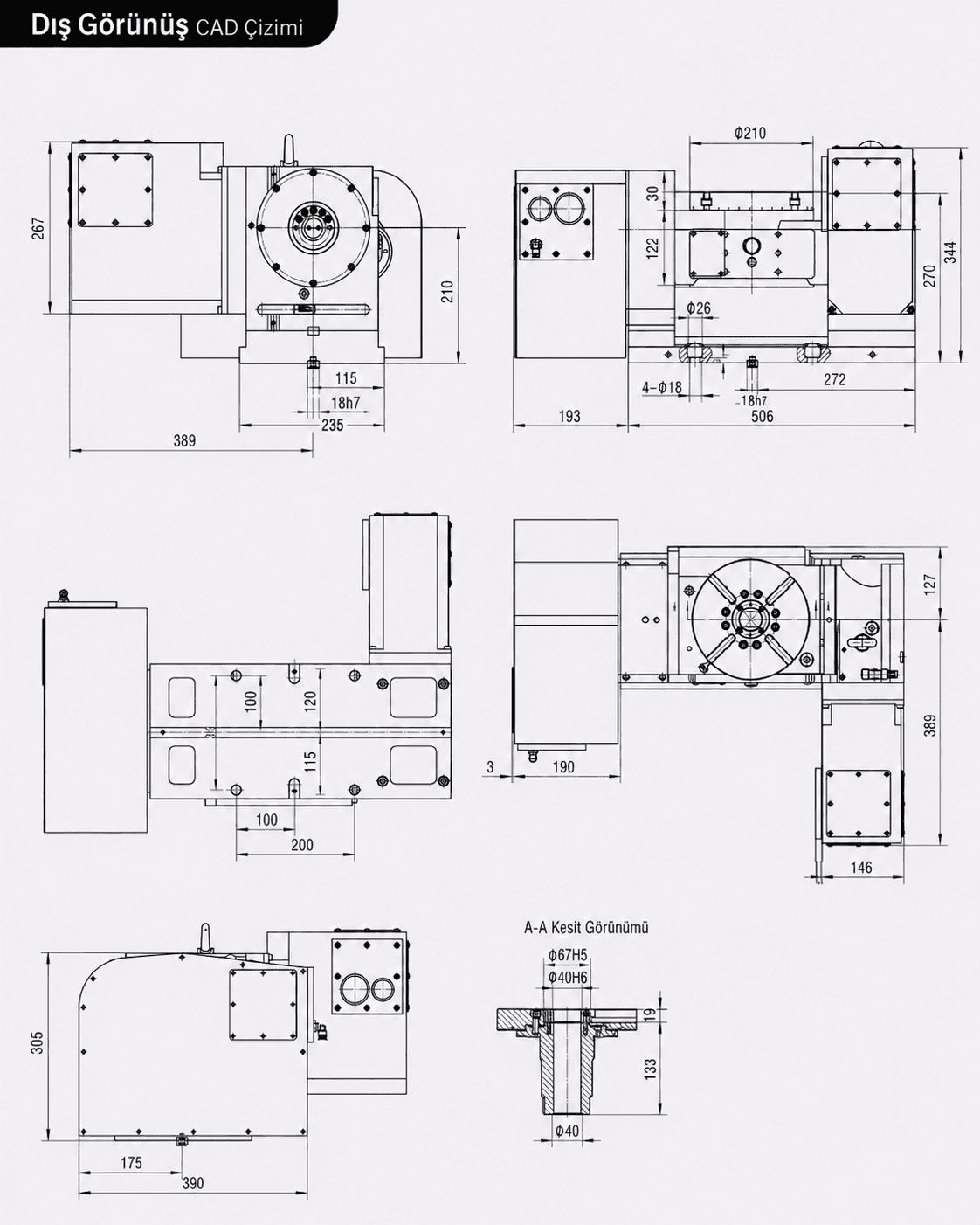

| İzin Verilen İş Parçası Yükü Yatay | 75 kg |
|---|---|
| İzin Verilen İş Parçası Yükü Eğimli | 50 kg |
| İzin Verilen Kesme Torku | 18 kg·m |
| Tabla Merkez Deliği Çapı | Φ67 mm |
|---|---|
| Merkez Kovan İç Delik Çapı | Φ40 mm |
| Merkez Geçiş Deliği Çapı | Φ40 mm |
| Döner Eksen Min. Ayar Birimi | 0.001° |
|---|---|
| Döner Eksen Bölme Hassasiyeti | 25 sn |
| Döner Eksen Tekrar Konumlama Hassasiyeti | 8 sn |
| Döner Eksen Sıkma Sistemi / Basınç | Pnömatik, 6 kg/cm² |
| Döner Eksen Sıkma Torku | 20 kgf·m |
| Döner Eksen FANUC Servo Motor | α4i/β8is, optik düz mil |
| Döner Eksen Siemens Servo Motor | 1FK7060, optik düz mil |
| Eğim Ekseni Min. Ayar Birimi | 0.001° |
| Eğim Ekseni Bölme Hassasiyeti | 60 sn |
| Eğim Ekseni Tekrar Konumlama Hassasiyeti | 8 sn |
| Eğim Ekseni Sıkma Sistemi / Basınç | Pnömatik 6 kg/cm² / Hidrolik 25 kg/cm² |
| Eğim Ekseni Sıkma Torku | Pnömatik 20 kgf·m / Hidrolik 28 kgf·m |
| Eğim Ekseni FANUC Servo Motor | α8i/β12is, optik düz mil |
| Eğim Ekseni Siemens Servo Motor | 1FK7063, optik düz mil |
| Toplam Ağırlık Motor Hariç | 153 kg |
|---|---|
| İzin Verilen Atalet Kapasitesi | 4.13 kg·cm·sec² |
| Tabla Çapı | Φ210 mm |
|---|---|
| Tabla Yüksekliği Yatay Pozisyonda | 270 mm |
| Tabla T Kanal Genişliği | 12H7 mm |
| Konumlama Kama Genişliği | 18h7 mm |
| Eğim Açısı | ±100° |
| Redüksiyon Oranı | 1/90 |
| Maks. Tabla Devri | 44.4 dev/dak |
| Sıkma Durumunda İzin Verilen Yük Yatay | 750 kgf |
| Sıkma Durumunda İzin Verilen Yük Eğimli | 28 kgf·m |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
