TCVR-320 CNC 5 Eksen Döner Tabla
TCVR-320, CNC işleme merkezlerinde büyük ve hassas parçaların senkronize işlenmesi, indekslenmesi ve çok yüzeyli işleme operasyonları için kullanılan CNC 5 eksen döner tabladır. Φ320 mm tabla çapı, hidrolik sıkma sistemi ve ±100° eğim ekseniyle yüksek rijitlik ve hassas konumlandırma sağlar.
- CNC 5 eksen döner tabla yapısı
- Φ320 mm tabla çapı
- ±100° eğim ekseni
- 0.001° minimum ayar hassasiyeti

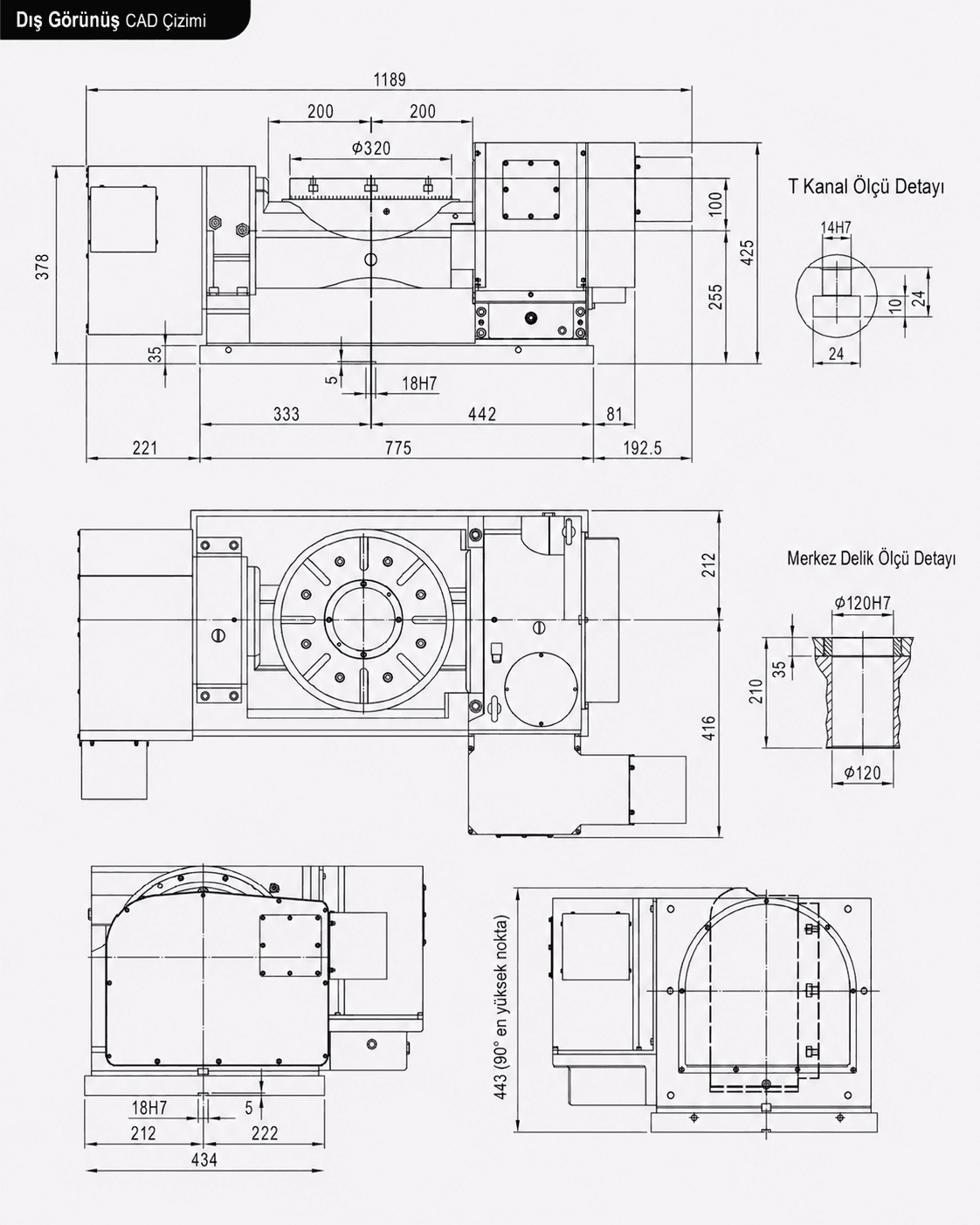

Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| İzin Verilen İş Parçası Yükü Yatay | 200 kg |
|---|---|
| İzin Verilen İş Parçası Yükü Eğimli | 100 kg |
| İzin Verilen Kesme Torku | 80 kg·m |
| Tabla Merkez Deliği Çapı | Φ150 mm |
|---|---|
| Merkez Kovan İç Delik Çapı | Φ120H7 mm |
| Merkez Geçiş Deliği Çapı | Φ120 mm |
| Döner Eksen Min. Ayar Birimi | 0.001° |
|---|---|
| Döner Eksen Bölme Hassasiyeti | 15 sn |
| Döner Eksen Tekrar Konumlama Hassasiyeti | 4 sn |
| Döner Eksen Sıkma Basıncı | 35 kg/cm² |
| Döner Eksen Sıkma Torku | 115 kgf·m |
| Döner Eksen FANUC Servo Motor | α8i/β12is, optik düz mil |
| Döner Eksen Siemens Servo Motor | 1FK7063, optik düz mil |
| Döner Eksen Maks. Tabla Devri | 25 dev/dak |
| Eğim Ekseni Min. Ayar Birimi | 0.001° |
| Eğim Ekseni Bölme Hassasiyeti | 40 sn |
| Eğim Ekseni Tekrar Konumlama Hassasiyeti | 4 sn |
| Eğim Ekseni Sıkma Basıncı | 35 kg/cm² |
| Eğim Ekseni Sıkma Torku | 175 kgf·m |
| Eğim Ekseni FANUC Servo Motor | α12i/β22is, optik düz mil |
| Eğim Ekseni Siemens Servo Motor | 1FK7083, optik düz mil |
| Eğim Ekseni Maks. Tabla Devri | 16.6 dev/dak |
| Toplam Ağırlık Motor Hariç | 480 kg |
|---|---|
| İzin Verilen Atalet Kapasitesi | 25.6 kg·cm·sec² |
| Tabla Çapı | Φ320 mm |
|---|---|
| Tabla Yüksekliği Yatay Pozisyonda | 355 mm |
| Tabla T Kanal Genişliği | 8-14H7 mm |
| Konumlama Kama Genişliği | 18h7 mm |
| Eğim Açısı | ±100° |
| Redüksiyon Oranı | 1/120 |
| Sıkma Durumunda İzin Verilen Yük Yatay | 1800 kgf |
| Sıkma Durumunda İzin Verilen Yük Eğimli | 175 kgf·m |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
