TCVR-170A CNC 5 Eksen Döner Tabla

TCVR-170A, CNC işleme merkezlerinde senkronize işleme, hassas indeksleme ve çok yüzeyli parça işleme için kullanılan kompakt yapılı CNC 5 eksen döner tabladır. Pnömatik fren sistemi, çift kılavuzlu sonsuz vida yapısı ve ±100° eğim ekseniyle hassas konumlandırma sağlar.

CNC 5 eksen döner tabla yapısı
Φ170 mm tabla çapı
±100° eğim ekseni
0.001° minimum ayar hassasiyeti

Teknik Katalog

Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.

PDF

Ürün Videosu

İzlemek için tıklayın

Teklif İste

İşleme Kapasitesi

İzin Verilen İş Parçası Yükü Yatay	75 kg
İzin Verilen İş Parçası Yükü Eğimli	50 kg
İzin Verilen Kesme Torku	18 kg·m

Gövde ve Kızak Yapısı

Tabla Merkez Deliği Çapı	Φ50 mm
Merkez Kovan İç Delik Çapı	Φ40 mm
Merkez Geçiş Deliği Çapı	Φ40 mm

İlerleme ve Hareketler

Döner Eksen Min. Ayar Birimi	0.001°
Döner Eksen Bölme Hassasiyeti	25 sn
Döner Eksen Tekrar Konumlama Hassasiyeti	8 sn
Döner Eksen Sıkma Sistemi / Basınç	Pnömatik, 6 kg/cm²
Döner Eksen Sıkma Torku	20 kgf·m
Döner Eksen FANUC Servo Motor	α4i/β4is, optik düz mil
Döner Eksen Siemens Servo Motor	1FK7042, optik düz mil
Döner Eksen Redüksiyon Oranı	1/72
Döner Eksen Maks. Tabla Devri	33.3 dev/dak
Eğim Ekseni Min. Ayar Birimi	0.001°
Eğim Ekseni Bölme Hassasiyeti	60 sn
Eğim Ekseni Tekrar Konumlama Hassasiyeti	8 sn
Eğim Ekseni Sıkma Sistemi / Basınç	Pnömatik 6 kg/cm² / Hidrolik 25 kg/cm²
Eğim Ekseni Sıkma Torku	Pnömatik 20 kgf·m / Hidrolik 28 kgf·m
Eğim Ekseni FANUC Servo Motor	α4i/β8is, optik düz mil
Eğim Ekseni Siemens Servo Motor	1FK7042, optik düz mil
Eğim Ekseni Redüksiyon Oranı	1/120
Eğim Ekseni Maks. Tabla Devri	25 dev/dak

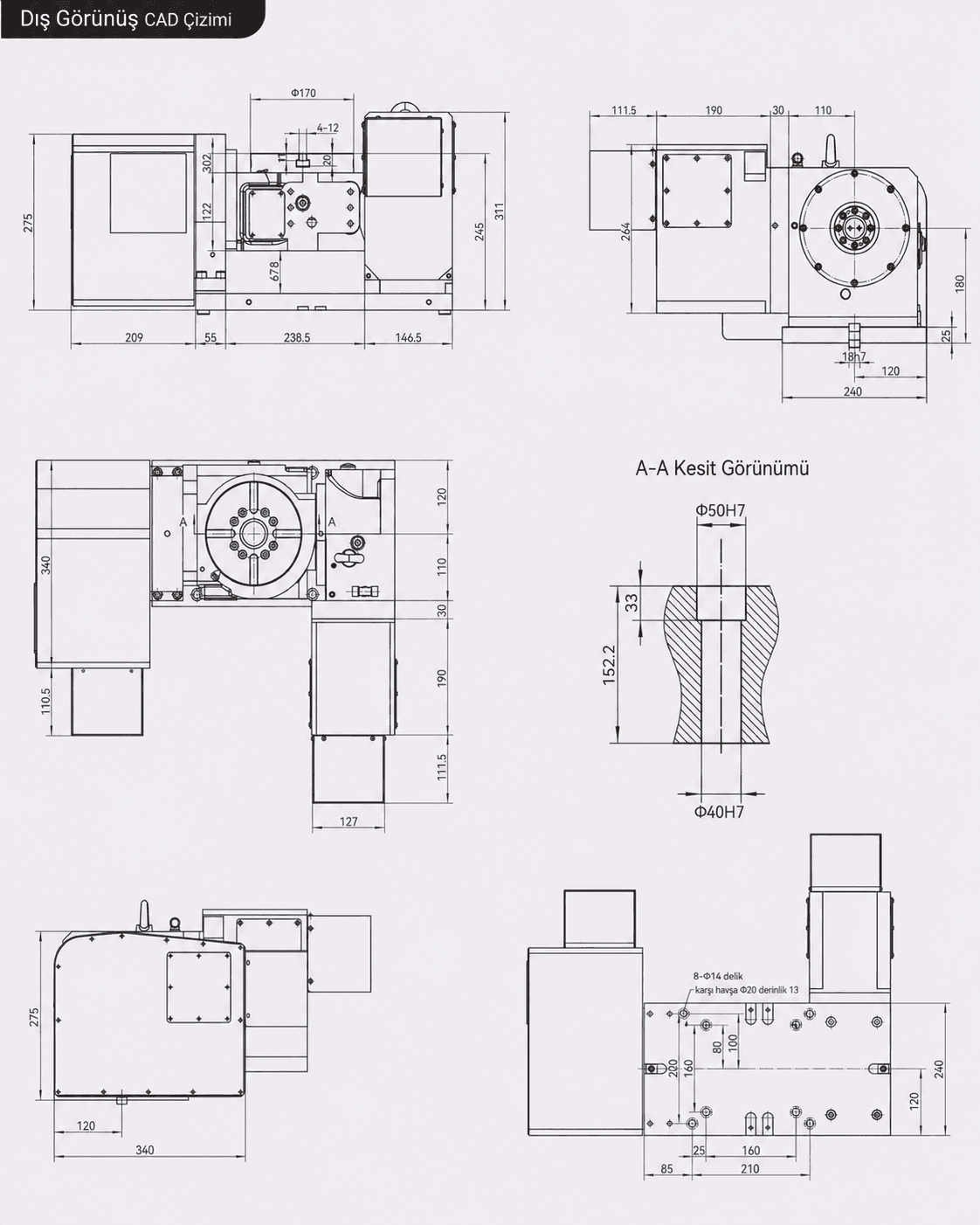

Ölçüler, Ağırlık ve Enerji

Toplam Ağırlık Motor Hariç	130 kg
İzin Verilen Atalet Kapasitesi	4.13 kg·cm·sec²

Diğer Teknik Bilgiler

Tabla Çapı	Φ170 mm
Tabla Yüksekliği Yatay Pozisyonda	245 mm
Tabla T Kanal Genişliği	12H7 mm
Konumlama Kama Genişliği	18h7 mm
Eğim Açısı	±100°
Sıkma Durumunda İzin Verilen Yük Yatay	750 kgf
Sıkma Durumunda İzin Verilen Yük Eğimli	28 kgf·m

Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
