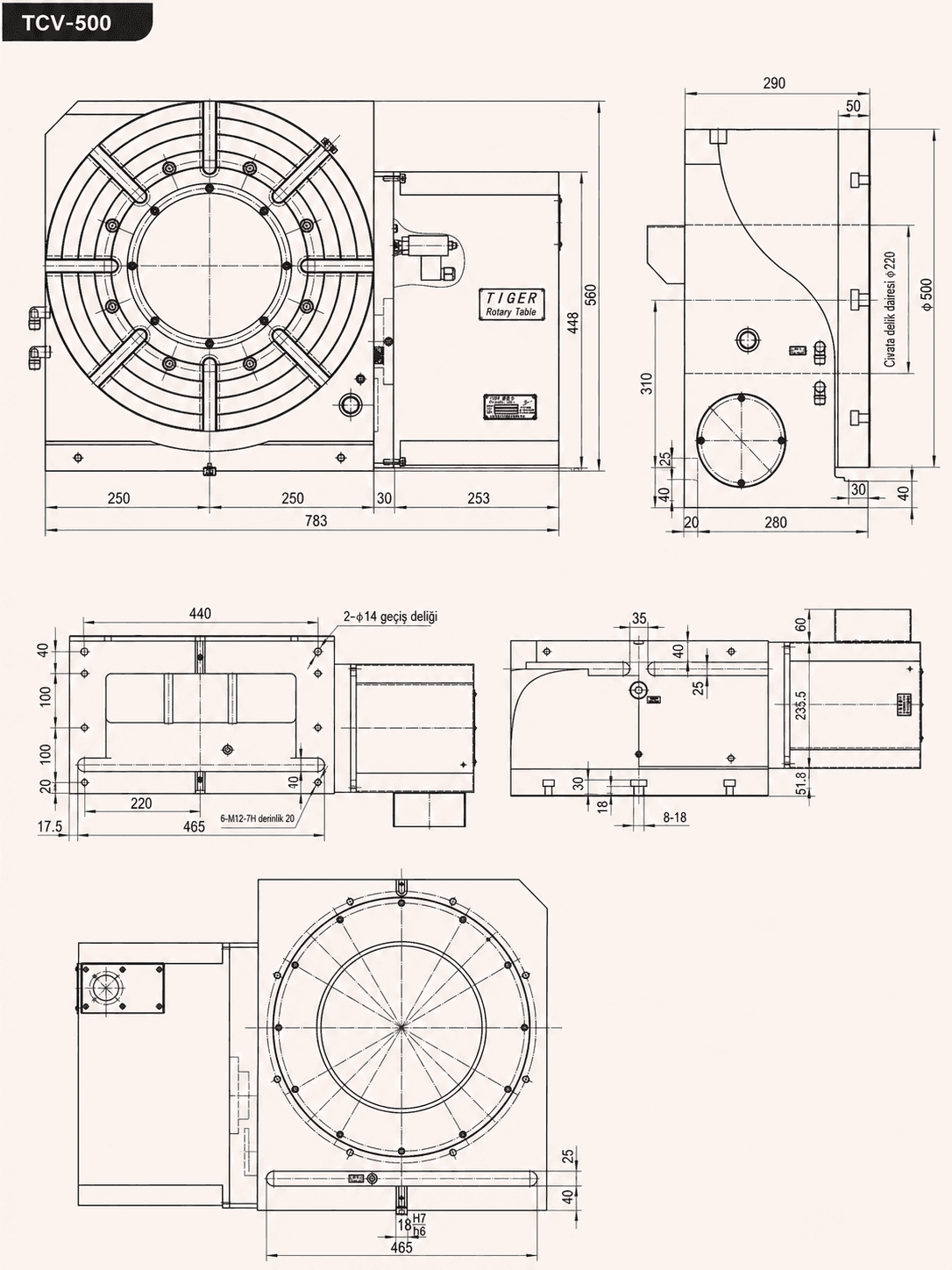

TCV-500 CNC Dört Eksen Döner Tabla
TCV-500, CNC işleme merkezlerinde dördüncü eksen uygulamaları, hassas indeksleme, parça konumlandırma ve senkronize işleme operasyonları için kullanılan CNC döner tabladır. Φ500 mm tabla çapı, pnömatik sıkma sistemi, 3600 N·m sıkma torku ve yüksek taşıma kapasitesiyle büyük ve ağır iş parçalarının hassas işlenmesi için uygundur.
- CNC dört eksen döner tabla yapısı
- Φ500 mm tabla çapı
- 0.001° minimum ayar hassasiyeti
- Pnömatik sıkma sistemi
Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| İzin Verilen İş Parçası Yükü Dikey Kullanımda | 300 kg |
|---|---|
| İzin Verilen İş Parçası Yükü Punta Desteği ile | 620 kg |
| İzin Verilen İş Parçası Yükü Yatay Kullanımda | 600 kg |
| Tabla Merkez Deliği Çapı | Φ160 mm |
|---|---|
| Merkez Kovan İç Delik Çapı | Φ120 mm |
| Merkez Geçiş Deliği Çapı | Φ120 mm |
| Merkez Yüksekliği Dikey Pozisyonda | 255 mm |
| Döner Eksen Min. Ayar Birimi | 0.001° |
|---|---|
| Döner Eksen Bölme Hassasiyeti | 15 sn |
| Döner Eksen Tekrar Konumlama Hassasiyeti | 4 sn |
| Döner Eksen Sıkma Basıncı | 35 kg/cm² |
| Döner Eksen Sıkma Torku | 3600 N·m |
| Döner Eksen FANUC Servo Motor | α12i/β22is |
| Döner Eksen Siemens Servo Motor | 1FK7083 |
| Döner Eksen Redüksiyon Oranı | 1/120 |
| Döner Eksen Maks. Tabla Devri | 25 dev/dak |
| Toplam Ağırlık Motor Hariç | 292 kg |
|---|---|
| İzin Verilen Atalet Kapasitesi Yatay Kullanımda | 100 kg·cm·sec² |
| Tabla Çapı | Φ500 mm |
|---|---|
| Tabla Yüksekliği Yatay Pozisyonda | 250 mm |
| Tabla T Kanal Genişliği | 14H7 mm |
| Konumlama Kama Genişliği | 18H7 mm |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
