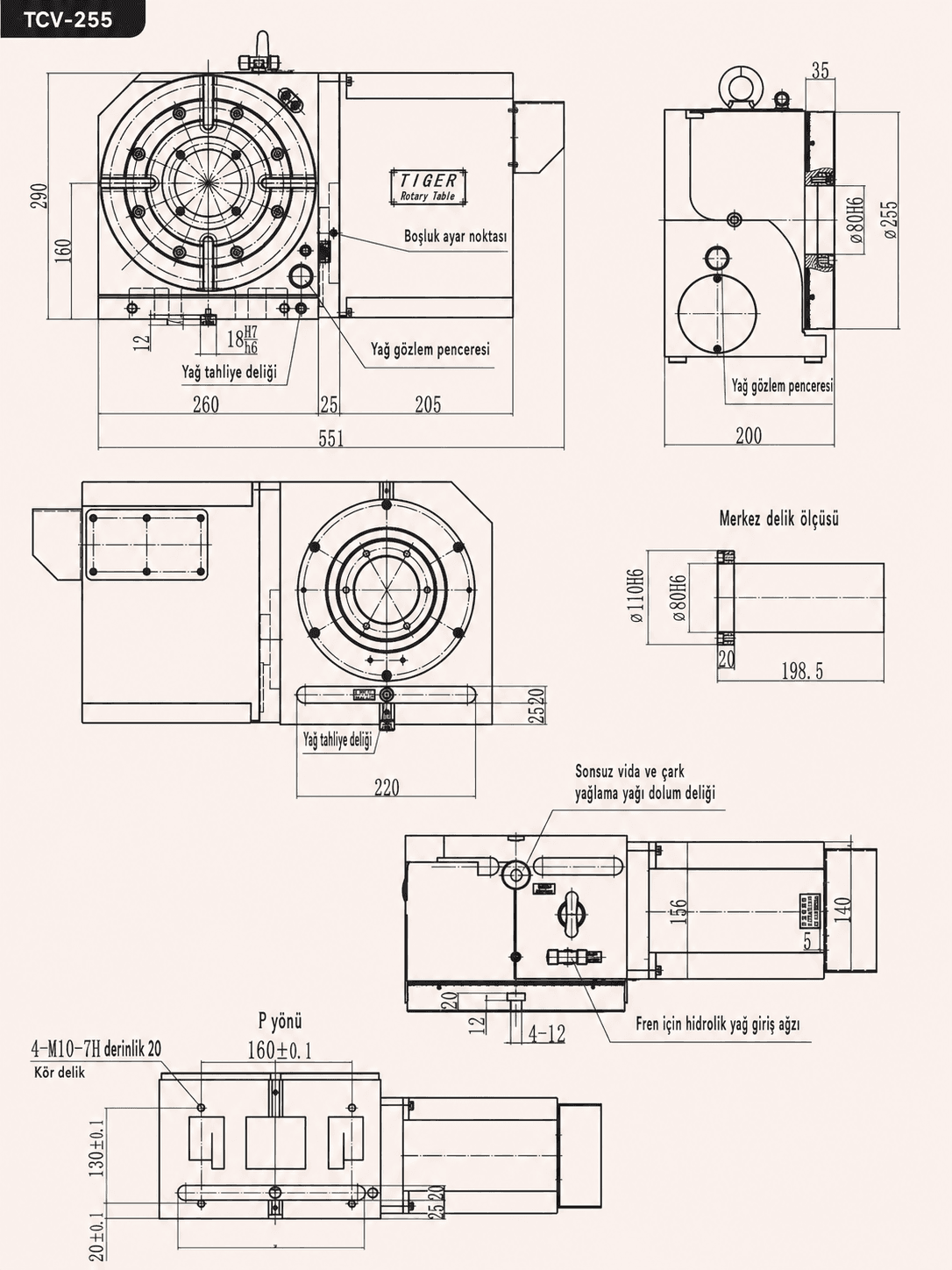

TCV-255 CNC Dört Eksen Döner Tabla

TCV-255, CNC işleme merkezlerinde dördüncü eksen uygulamaları, hassas indeksleme, parça konumlandırma ve senkronize işleme operasyonları için kullanılan kompakt CNC döner tabladır. Φ255 mm tabla çapı, pnömatik sıkma sistemi ve yüksek hassasiyetli konumlama yapısıyla farklı bağlama ve işleme ihtiyaçlarına uygun çözüm sunar.

CNC dört eksen döner tabla yapısı
Φ255 mm tabla çapı
0.001° minimum ayar hassasiyeti
Pnömatik sıkma sistemi

Teknik Katalog

Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.

PDF

Ürün Videosu

İzlemek için tıklayın

Teklif İste

İşleme Kapasitesi

İzin Verilen İş Parçası Yükü Dikey Kullanımda	150 kg
İzin Verilen İş Parçası Yükü Punta Desteği ile	300 kg
İzin Verilen İş Parçası Yükü Yatay Kullanımda	300 kg

Gövde ve Kızak Yapısı

Tabla Merkez Deliği Çapı	Φ110 mm
Merkez Kovan İç Delik Çapı	Φ80 mm
Merkez Geçiş Deliği Çapı	Φ80 mm
Merkez Yüksekliği Dikey Pozisyonda	160 mm

İlerleme ve Hareketler

Döner Eksen Min. Ayar Birimi	0.001°
Döner Eksen Bölme Hassasiyeti	15 sn
Döner Eksen Tekrar Konumlama Hassasiyeti	4 sn
Döner Eksen Sıkma Basıncı	35 kg/cm²
Döner Eksen Sıkma Torku	600 N·m
Döner Eksen FANUC Servo Motor	α4i/38is
Döner Eksen Siemens Servo Motor	1FK7060
Döner Eksen Redüksiyon Oranı	1/120
Döner Eksen Maks. Tabla Devri	16.6 dev/dak

Ölçüler, Ağırlık ve Enerji

Toplam Ağırlık Motor Hariç	105 kg
İzin Verilen Atalet Kapasitesi Yatay Kullanımda	20.3 kg·cm·sec²

Diğer Teknik Bilgiler

Tabla Çapı	Φ255 mm
Tabla Yüksekliği Yatay Pozisyonda	200 mm
Tabla T Kanal Genişliği	12H7 mm
Konumlama Kama Genişliği	18H7 mm

Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.

Opsiyonel Donanımlar

İstediğiniz donanımları seçerek teklifinize ekleyin.

1–4 / 6

Bu Model İçin Teklif İsteyin

Konfigürasyon, teslimat ve fiyat bilgisi için formu doldurun; ekibimiz en kısa sürede size dönsün.
