TCV-210/250 CNC 4 Eksen Döner Tabla
TCV-210/250, CNC işleme merkezlerinde hassas indeksleme, senkronize işleme ve 4. eksen uygulamaları için kullanılan kompakt yapılı CNC döner tabla ürün ailesidir. Φ210 mm ve Φ250 mm tabla çapı seçenekleri, pnömatik sıkma sistemi ve 0.001° minimum ayar hassasiyetiyle farklı iş parçası ihtiyaçlarına uyum sağlar.
- CNC 4 eksen döner tabla ürün ailesi
- Φ210 mm ve Φ250 mm tabla çapı seçenekleri
- 0.001° minimum ayar hassasiyeti
- Pnömatik sıkma sistemi

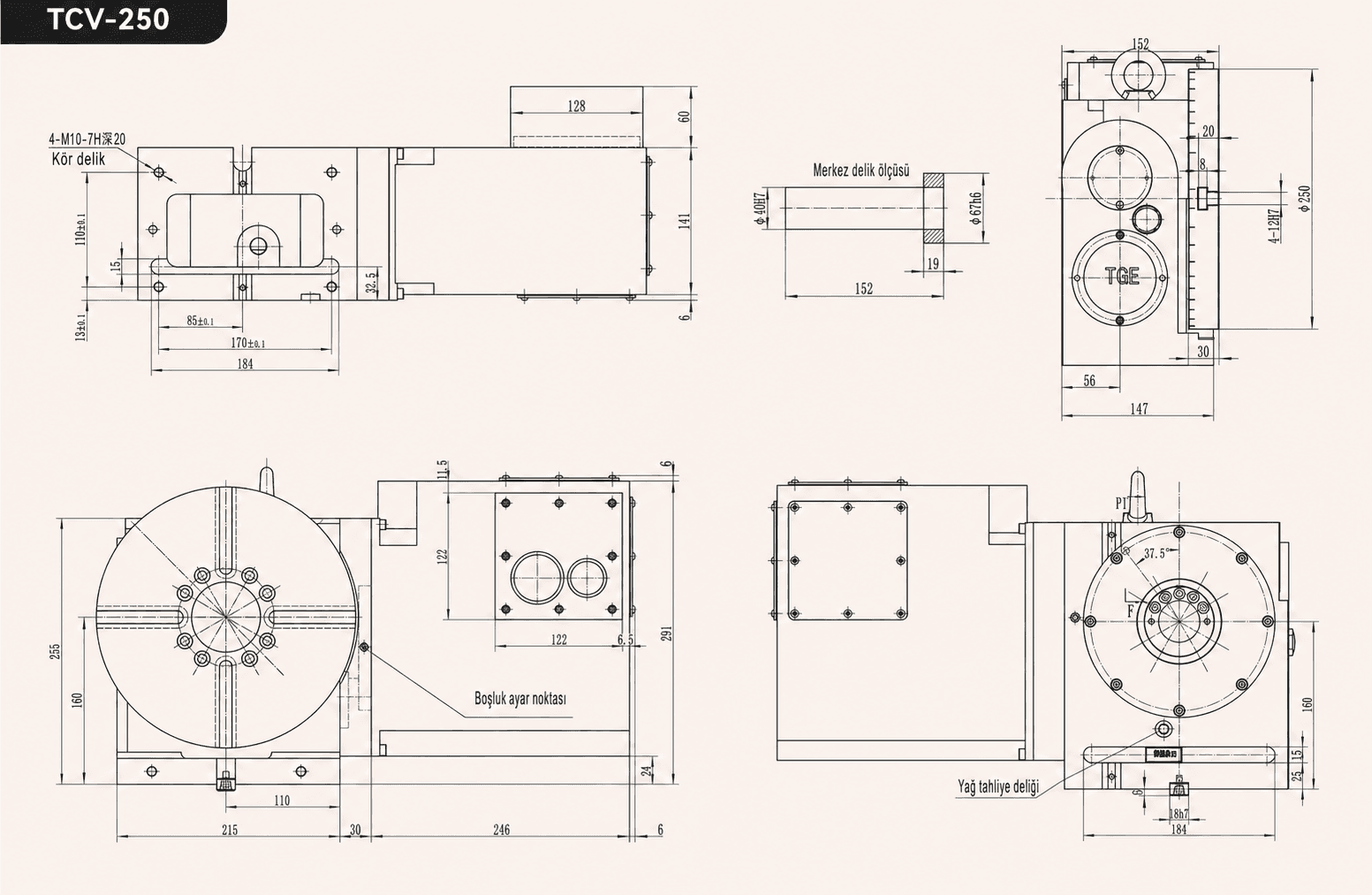

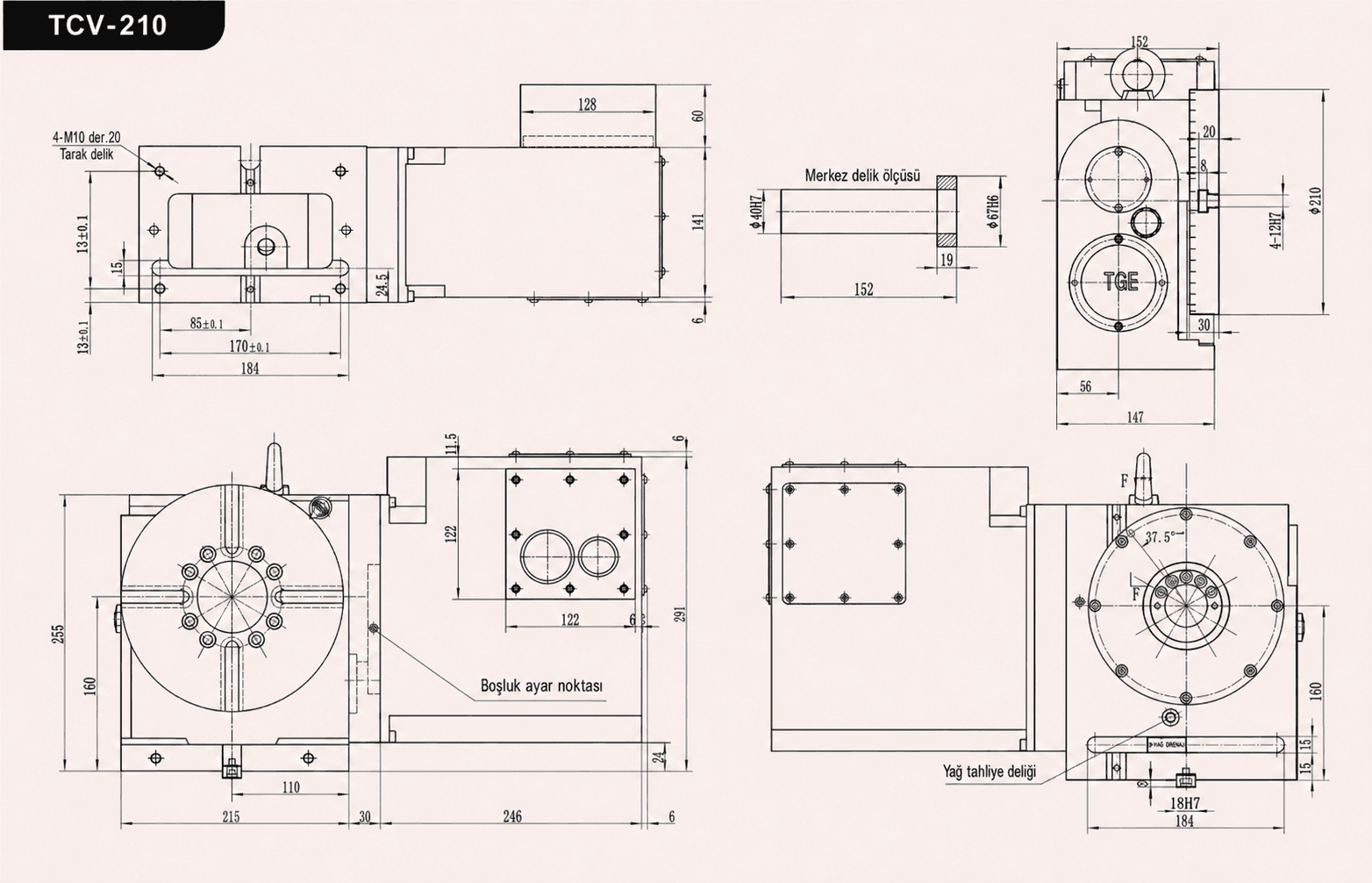

Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| İzin Verilen İş Parçası Yükü Dikey Kullanımda | 85 kg |
|---|---|
| İzin Verilen İş Parçası Yükü Punta Desteği ile | 170 kg |
| İzin Verilen İş Parçası Yükü Yatay Kullanımda | 170 kg |
| Tabla Merkez Deliği Çapı | Φ67 mm |
|---|---|
| Merkez Kovan İç Delik Çapı | Φ40 mm |
| Merkez Geçiş Deliği Çapı | Φ40 mm |
| Merkez Yüksekliği Dikey Pozisyonda | 160 mm |
| Döner Eksen Min. Ayar Birimi | 0.001° |
|---|---|
| Döner Eksen Bölme Hassasiyeti | 15 sn |
| Döner Eksen Tekrar Konumlama Hassasiyeti | 4 sn |
| Döner Eksen Sıkma Sistemi / Basınç | Pnömatik, 0.5–0.7 kg/cm² |
| Döner Eksen Sıkma Torku | 200 N·m |
| Döner Eksen FANUC Servo Motor | α4i/β8is, optik düz mil |
| Döner Eksen Siemens Servo Motor | 1FK7060, optik düz mil |
| Döner Eksen Redüksiyon Oranı | 1/90 |
| Döner Eksen Maks. Tabla Devri | 44.4 dev/dak |
| Toplam Ağırlık Motor Hariç | TCV-210: 58 kg / TCV-250: 60 kg |
|---|---|
| İzin Verilen Atalet Kapasitesi Yatay Kullanımda | TCV-210: 8.3 kg·cm·sec² / TCV-250: 11.7 kg·cm·sec² |
| Model Seçenekleri | TCV-210 / TCV-250 |
|---|---|
| Tabla Çapı | TCV-210: Φ210 mm / TCV-250: Φ250 mm |
| Tabla Yüksekliği Yatay Pozisyonda | 152 mm |
| Tabla T Kanal Genişliği | 12H7 mm |
| Konumlama Kama Genişliği | 18H7 mm |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
