TCV-170 CNC 4 Eksen Döner Tabla
TCV-170, CNC işleme merkezlerinde hassas indeksleme, senkronize işleme ve 4. eksen uygulamaları için kullanılan kompakt yapılı CNC döner tabladır. Φ170 mm tabla çapı, pnömatik sıkma sistemi ve 0.001° minimum ayar hassasiyetiyle yüksek doğruluk sağlar.
- CNC 4 eksen döner tabla yapısı
- Φ170 mm tabla çapı
- 0.001° minimum ayar hassasiyeti
- Pnömatik sıkma sistemi
Teknik Katalog

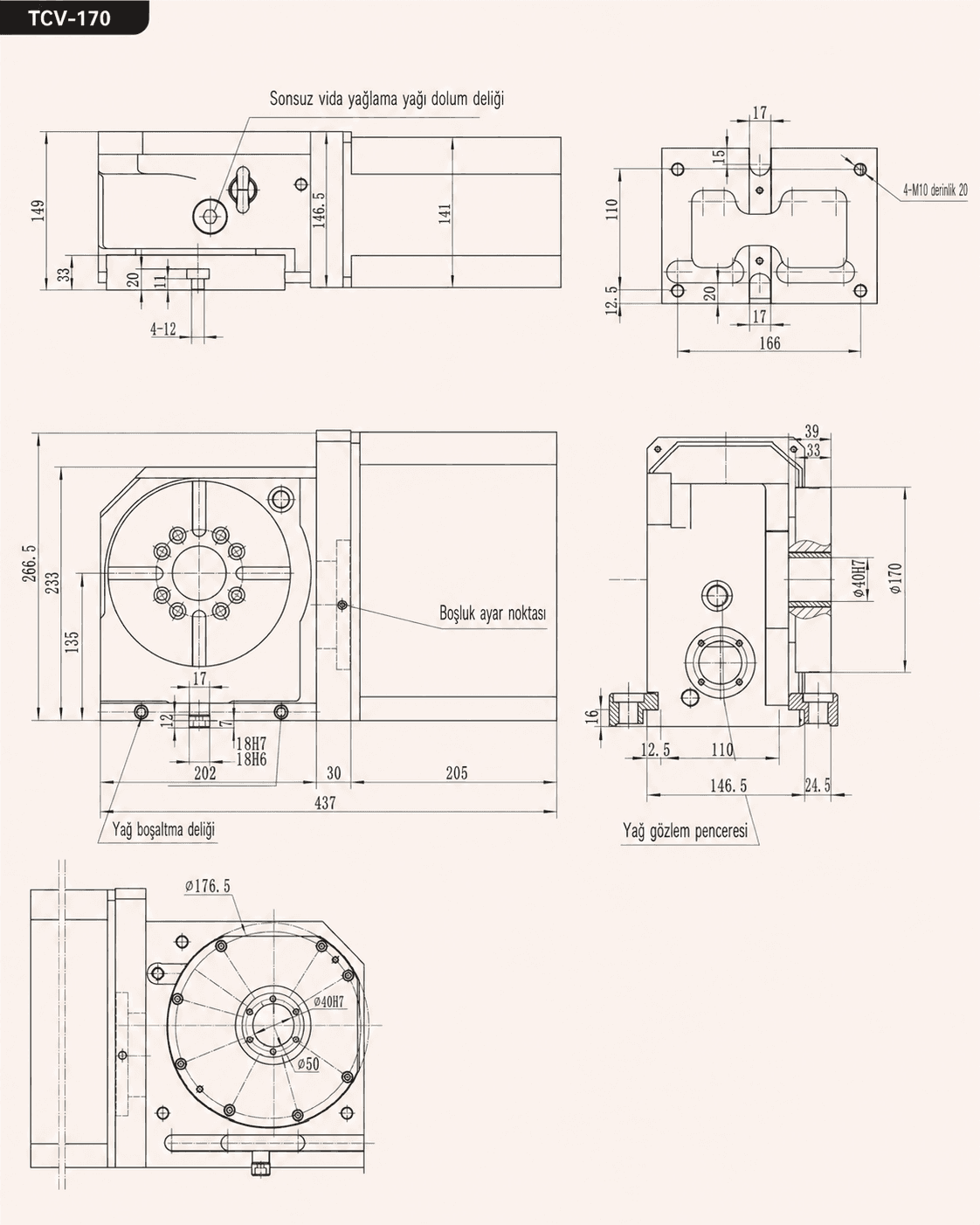

Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| İzin Verilen İş Parçası Yükü Dikey Kullanımda | 85 kg |
|---|---|
| İzin Verilen İş Parçası Yükü Punta Desteği ile | 170 kg |
| İzin Verilen İş Parçası Yükü Yatay Kullanımda | 170 kg |
| Tabla Merkez Deliği Çapı | Φ50 mm |
|---|---|
| Merkez Kovan İç Delik Çapı | Φ40 mm |
| Merkez Geçiş Deliği Çapı | Φ40 mm |
| Merkez Yüksekliği Dikey Pozisyonda | 135 mm |
| Döner Eksen Min. Ayar Birimi | 0.001° |
|---|---|
| Döner Eksen Bölme Hassasiyeti | 15 sn |
| Döner Eksen Tekrar Konumlama Hassasiyeti | 4 sn |
| Döner Eksen Sıkma Sistemi / Basınç | Pnömatik, 0.5–0.7 kg/cm² |
| Döner Eksen Sıkma Torku | 200 N·m |
| Döner Eksen FANUC Servo Motor | α4i/β8is, optik düz mil |
| Döner Eksen Siemens Servo Motor | 1FK7060, optik düz mil |
| Döner Eksen Redüksiyon Oranı | 1/90 |
| Döner Eksen Maks. Tabla Devri | 44.4 dev/dak |
| Toplam Ağırlık Motor Hariç | 50 kg |
|---|---|
| İzin Verilen Atalet Kapasitesi Yatay Kullanımda | 5.4 kg·cm·sec² |
| Tabla Çapı | Φ170 mm |
|---|---|
| Tabla Yüksekliği Yatay Pozisyonda | 149 mm |
| Tabla T Kanal Genişliği | 12H7 mm |
| Konumlama Kama Genişliği | 18H7 mm |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
