NT135 Hafif Tip Manuel Karşı Punta Gövdesi
NT135, CNC döner tabla ve indeksleme uygulamalarında iş parçasını karşı merkezden desteklemek için kullanılan manuel kontrollü hafif tip karşı punta gövdesidir. No.2 ve No.3 punta koniği seçenekleriyle farklı uygulama ihtiyaçlarına uyum sağlar.
- Hafif tip manuel karşı punta gövdesi
- 135 mm merkez yüksekliği
- No.2 ve No.3 punta koniği seçenekleri
- Döner tabla ile uyumlu
Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın

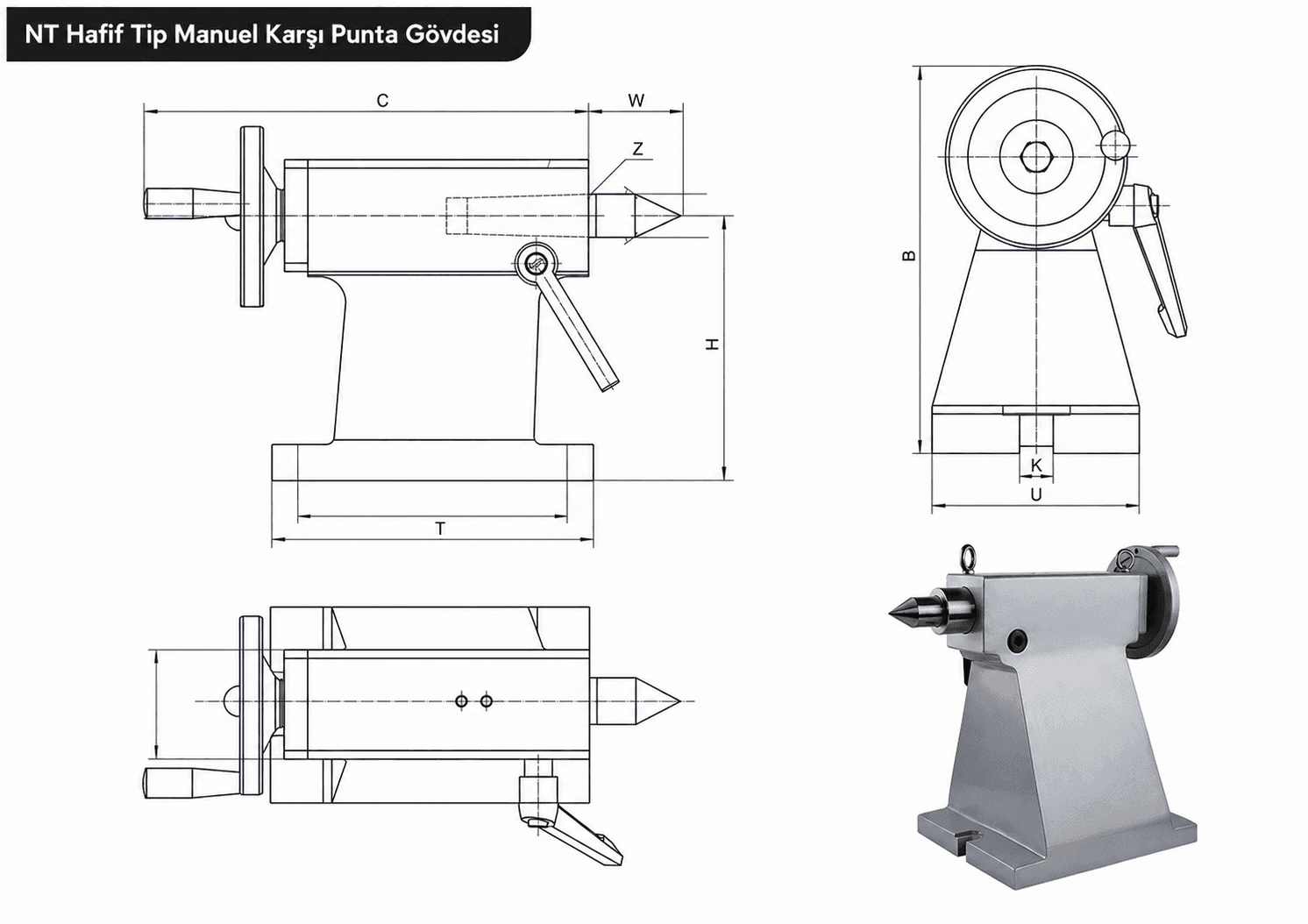

| Merkez Yüksekliği H | 135 mm |
|---|---|
| Punta Koniği Z | No.2 / No.3 |
| Punta Hareket Mesafesi W | No.2: 40 mm / No.3: 55 mm |
| Model | NT135 |
|---|---|
| Taban Uzunluğu L | No.2: 170 mm / No.3: 190 mm |
| Taban Genişliği U | No.2: 90 mm / No.3: 110 mm |
| Toplam Uzunluk C | No.2: 260 mm / No.3: 310 mm |
| Kama Genişliği K | 18 mm |
| Montaj Vida Mesafesi V | No.2: 145 mm / No.3: 170 mm |
| Toplam Yükseklik B | No.2: 160 mm / No.3: 165 mm |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
