DONGS TCK50 CNC Eğik Banko Torna Tezgahı
DONGS TCK50, orta ölçekli parçaların hassas CNC tornalama operasyonları için geliştirilmiş eğik bankolu, lineer kızaklı CNC torna tezgahıdır. 510 mm yatak üzeri çevirme çapı, 1100 mm X ekseni hareketi ve 550 mm Z ekseni hareketiyle TCK40 modeline göre daha geniş işleme alanı sunar. Makine; Ø66/79 mm iş mili deliği, 8/10 inç hidrolik ayna seçenekleri, 12 istasyonlu hidrolik taret yapısı ve 24/24 m/min X/Z hızlı hareket değerleriyle seri üretim odaklı CNC tornalama uygulamaları için uygundur.
- Eğik bankolu CNC torna yapısı

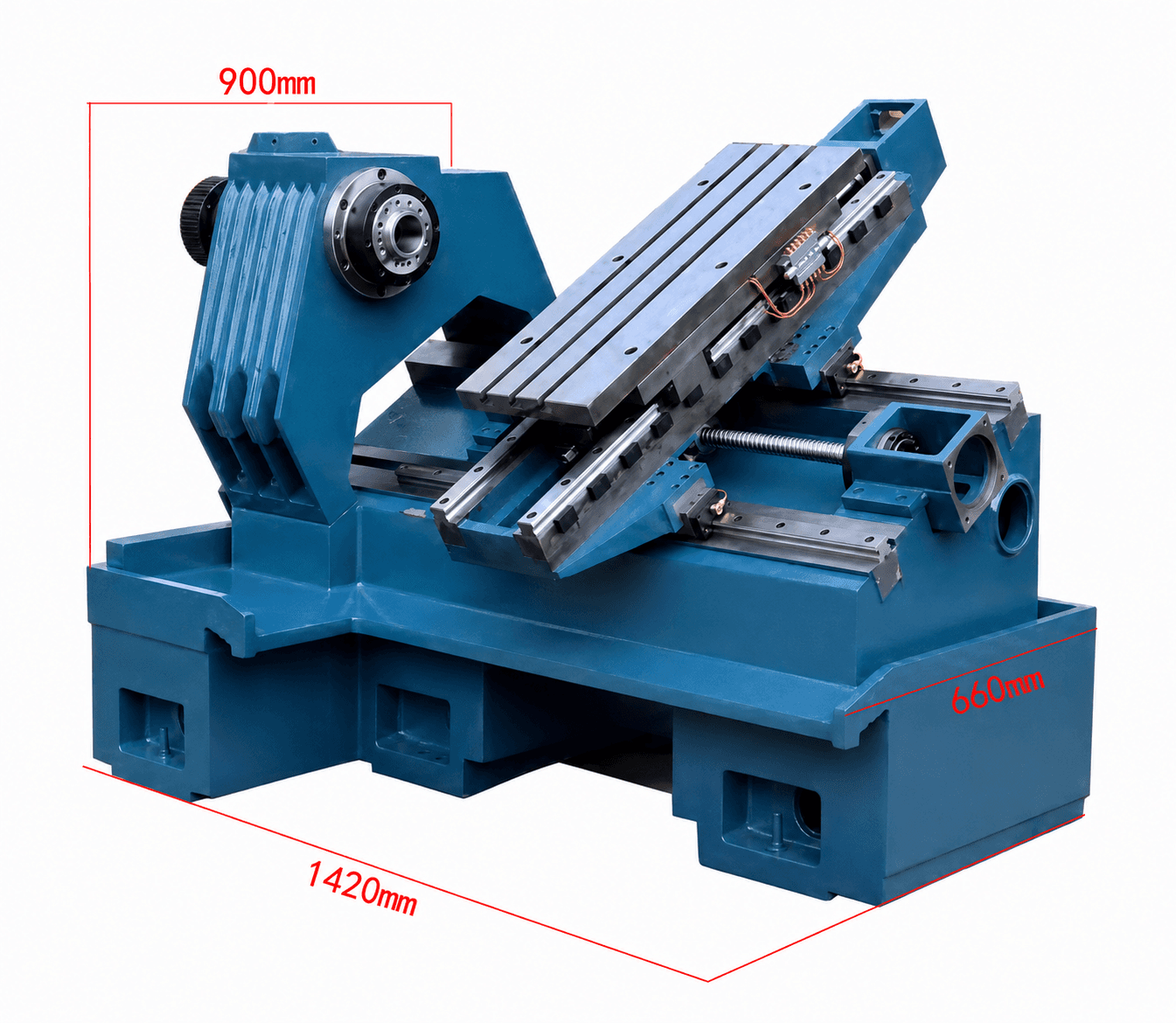

- Lineer kızaklı gövde yapısı
- 510 mm yatak üzeri çevirme çapı
- Ø66/79 mm iş mili deliği
Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| Yatak Üzeri Çevirme Çapı | Ø510 mm |
|---|---|
| Kızak Üzeri Çevirme Çapı | Ø180 mm |
| Bar Kapasitesi | Ø52/65 mm |
| Hidrolik Ayna | 8/10 inç |
| X/Z Lineer Kızak Genişliği | 35/35 mm |
|---|
| İş Mili Burnu | A2-6 |
|---|---|
| Ana İş Mili Motor Gücü | 7.5–11 kW |
| Maksimum İş Mili Devri | 4200/3500 rpm |
| İş Mili Deliği | Ø66/79 mm |
| X Ekseni Hareketi | 1100 mm |
|---|---|
| Z Ekseni Hareketi | 550 mm |
| X/Z Eksen Motor Torku | 10/10 N.m |
| X/Z Hızlı Hareket | 24/24 m/min |
| Taret / Takım Sistemi | 12 istasyonlu hidrolik taret / canlı takımlı Y ekseni |
|---|---|
| Kalem Ölçüsü | 20 × 20 mm |
| Tekrar Konumlama Hassasiyeti | ±0.003 mm |
|---|
| Makine Ölçüleri | 2.3 × 1.6 × 1.8 m |
|---|
| Tezgah Tipi | CNC Eğik Banko Torna Tezgahı |
|---|---|
| Makine Ağırlığı | Yaklaşık 2.8 ton |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
