DONGS TCK40 CNC Eğik Banko Torna Tezgahı

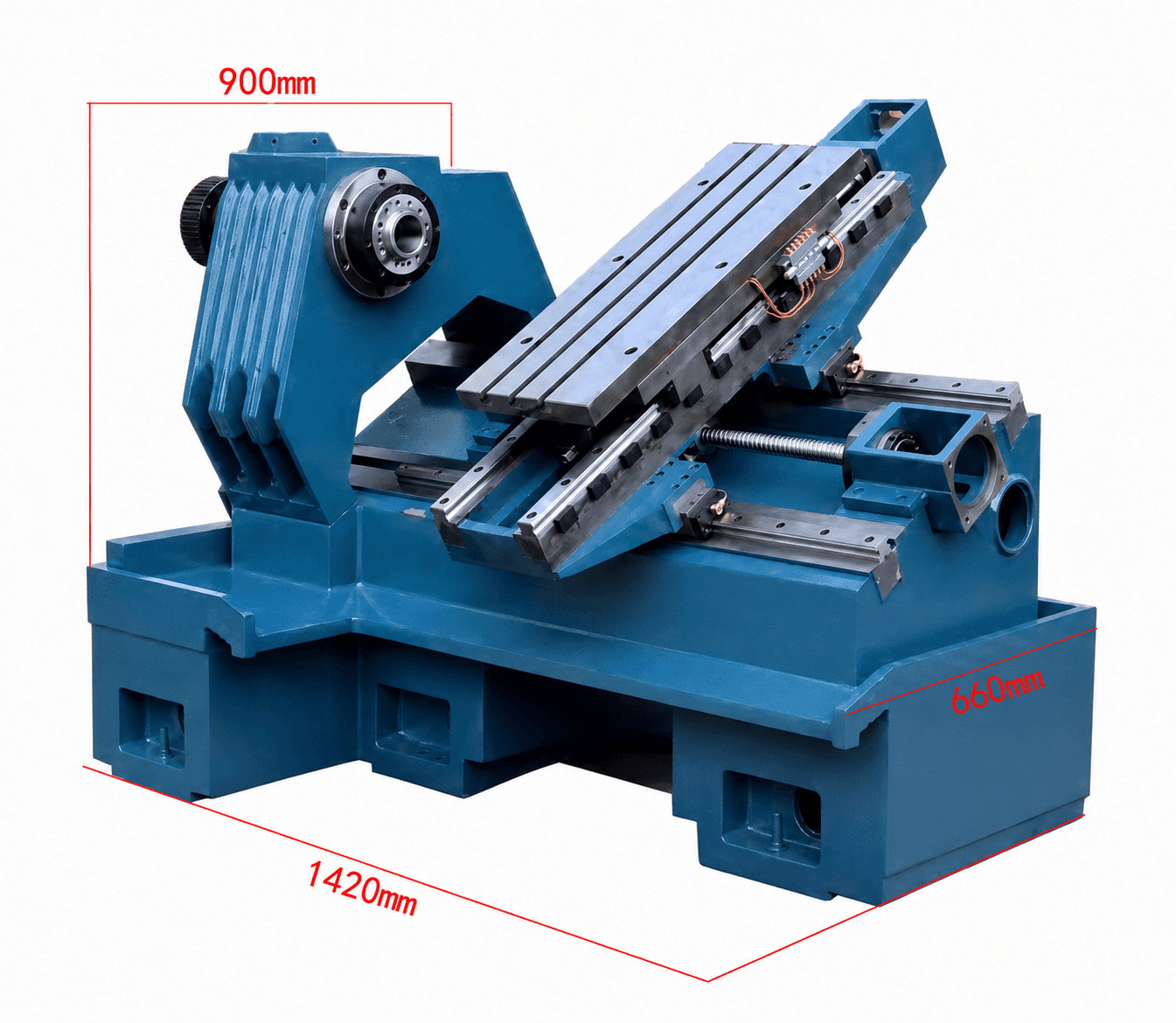

DONGS TCK40, küçük ve orta ölçekli parçaların hassas CNC tornalama operasyonları için geliştirilmiş eğik bankolu, lineer kızaklı CNC torna tezgahıdır. Kompakt gövde yapısı, C3 sınıfı hassas vidalı mil yapısı ve yüksek devirli iş miliyle seri üretim ve hassas talaşlı imalat uygulamalarına uygundur. Makine; 400 mm yatak üzeri çevirme çapı, 780 mm X ekseni hareketi, 400 mm Z ekseni hareketi ve 4500 rpm maksimum iş mili devriyle küçük çaplı parçalarda hızlı ve kararlı işleme performansı sunar.
- Eğik bankolu CNC torna yapısı
- Lineer kızaklı gövde yapısı
- 400 mm yatak üzeri çevirme çapı
- 4500 rpm maksimum iş mili devri
Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| Yatak Üzeri Çevirme Çapı | Ø400 mm |
|---|---|
| Kızak Üzeri Çevirme Çapı | Ø120 mm |
| Bar Kapasitesi | Ø41 mm |
| Hidrolik Ayna | 6 inç |
| X/Z Lineer Kızak Genişliği | 25/30 mm |
|---|
| İş Mili Burnu | A2-5 |
|---|---|
| Ana İş Mili Motor Gücü | 5.5–7.5 kW |
| Maksimum İş Mili Devri | 4500 rpm |
| İş Mili Deliği | Ø49 mm |
| X Ekseni Hareketi | 780 mm |
|---|---|
| Z Ekseni Hareketi | 400 mm |
| X/Z Eksen Motor Torku | 6/6 N.m |
| X/Z Hızlı Hareket | 24/24 m/min |
| Taret / Takım Sistemi | Sıralı takım / 8 istasyonlu taret |
|---|---|
| Kalem Ölçüsü | 20 × 20 mm |
| Tekrar Konumlama Hassasiyeti | ±0.004 mm |
|---|
| Makine Ölçüleri | 1.92 × 1.55 × 1.7 m |
|---|
| Tezgah Tipi | CNC Eğik Banko Torna Tezgahı |
|---|---|
| Makine Ağırlığı | Yaklaşık 1.7 ton |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
