JIANKE - DT38-6S CNC Kayar Otomat
Ø42 mm bar kapasiteli, 7 eksenli, Mitsubishi kontrollü en üst sınıf JIANKE kayar otomat. S serisi patentli 6 eksenli takım tutucu ve 11 kW / 18,5 kW çift iş mili gücüyle en büyük ve en kompleks parçalarda tam işleme.
- Ø42 mm bar kapasitesi — serideki en büyük çap, büyük kesitli karbon çeliği, paslanmaz ve bakır parçalar için rakipsiz işleme kapasitesi
- Japonya Mitsubishi kontrol, servo ve sürücü — premium Japon kontrol sistemi, yüksek dinamik hassasiyet, 0,001 mm çözünürlük, 0,001° iş mili indekslemesi

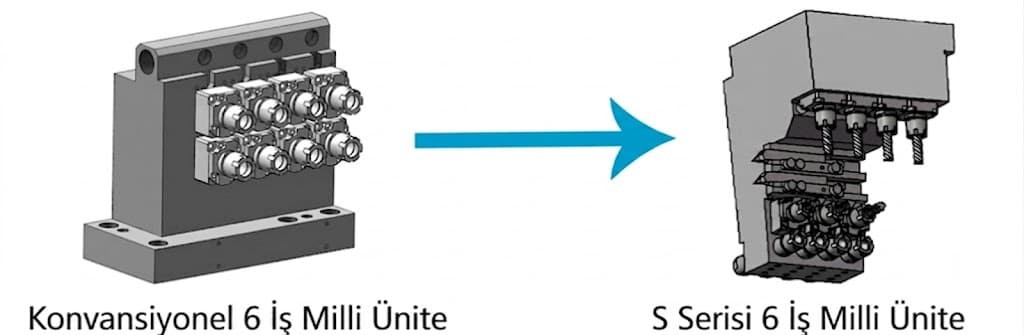

- S serisi patentli 6 eksenli takım tutucu (Pat. ZL202220166953.5): 2 adet 12×12 mm dış çap tornalama yuvası + 4 ER16 yan canlı takım — konvansiyonelden üstün rijitlik

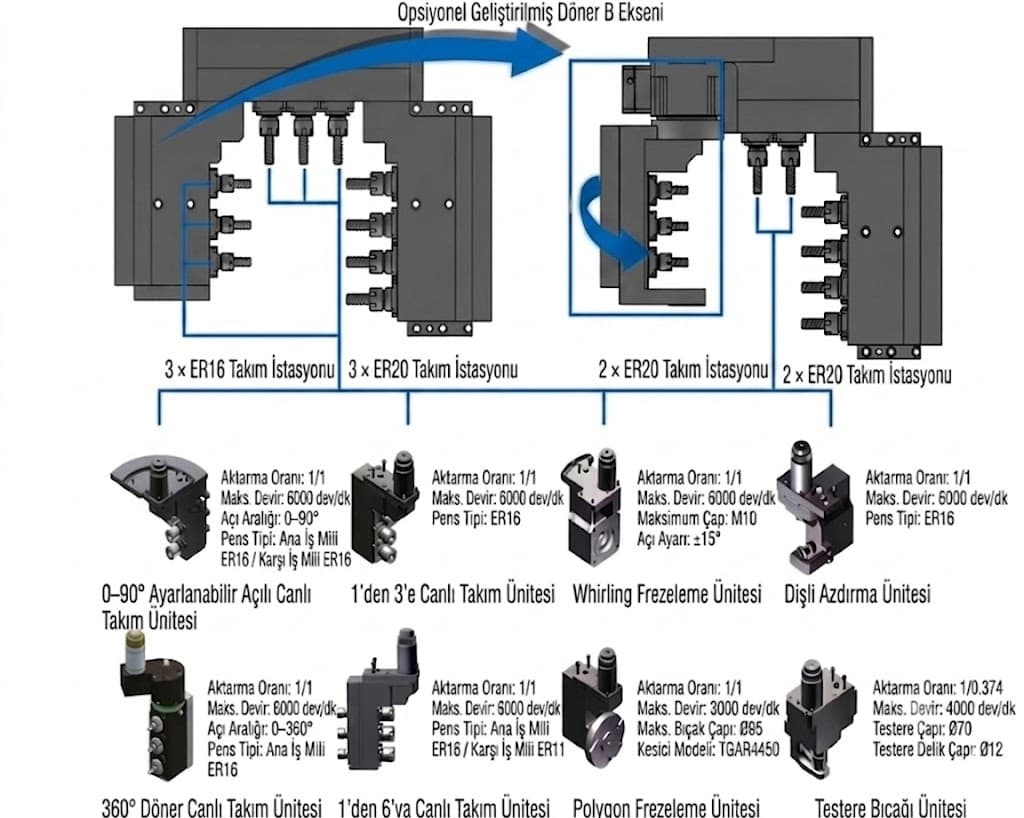

- Built-in yağ soğutmalı ana iş mili, NSK rulman, 11 kW / 18,5 kW — ağır kesme, homojen ısı dağılımı, opsiyonel B-ekseni 0°–90° ile kompleks geometri işleme
Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| Kesme Yağı Tankı | 340 L |
|---|
| İş Mili Tipi | Built-in, iç yağ soğutmalı (ana) |
|---|---|
| Ana / Karşı İş Mili Devri | 6.000 / 6.000 dev/dak |
| İş Mili Geçiş Deliği | Ø 44 mm |
| İş Mili İndeksleme | 0,001° |
| Ana İş Mili Gücü (Nom./Maks.) | 11 / 18,5 kW |
| Karşı İş Mili Gücü (Nom./Maks.) | 11 / 18,5 kW |
| Ana İş Mili Maks. Delme / Diş | Ø 23 / M16 (ER20, eksenel) |
| Karşı İş Mili Maks. Delme / Diş | Ø 10 / M8 (eksenel) |

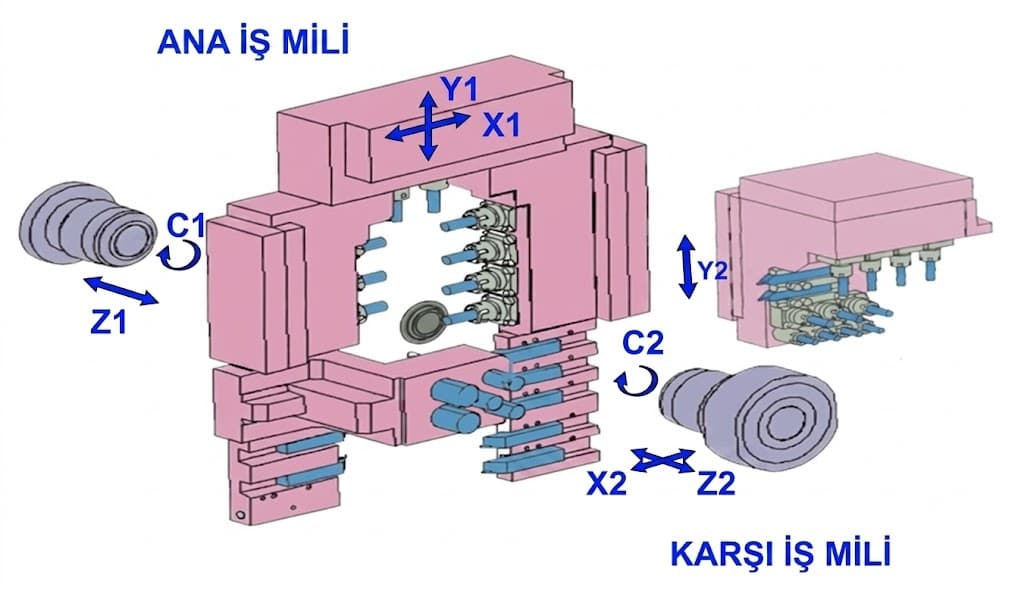

| Eksen Sayısı | 7 eksen (X1, Y1, Z1, X2, Z2, C1, C2) |
|---|---|
| Hızlı İlerleme | 24 – 32 m/dak |
| Güç Kapasitesi | 34,8 kW |
|---|---|
| Makine Ölçüsü (U×G×Y) | 2,6 × 1,5 × 2,28 m |
| Kontrol Ünitesi | Mitsubishi (Çift Kanal) |
|---|---|
| Maks. İşleme Çapı | Ø 42 mm |
| Maks. Çubuk İşleme Boyu (Guide Bush) | 150 mm |
| Canlı Takım Maks. Delme / Diş | Ø 10 / M8 (radyal) |
| Yan Canlı Takım Hızı | 6.000 – 8.000 dev/dak |
| Minimum Ayar Birimi | 0,001 mm |
| Makine Ağırlığı | 3.900 kg |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
