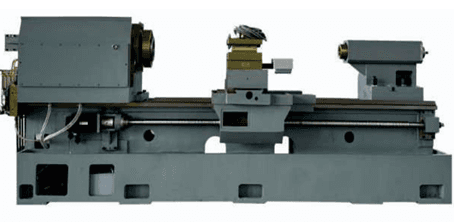

FALCO CAK86 CNC Yatay Torna
600mm kızak genişlikli, Φ860mm maks. yatak üzeri çevirme çaplı CNC yatay torna. 280×280mm dikey 4 istasyonlu taret ve Φ104mm iş mili delik çapıyla büyük çaplı döküm ve dövme parçaların hassas tornalamasına uygundur.
- Φ860mm maks. yatak üzeri çevirme çapı, 600mm geniş kızak — büyük döküm parça tornalama kapasitesi
- 280×280mm dikey 4 istasyonlu taret — hızlı takım değişimi, yüksek çevrim verimliliği
- Φ104mm iş mili delik çapı, ISO A2-11 iş mili koniği — boru ve mil geçişi için geniş kanal
- 17–1000 dev/dak iş mili devir aralığı, 11 kW iş mili motor gücü — geniş kesme parametresi yelpazesi
Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| Maks. Yatak Üzeri Çevirme Çapı | Φ860 mm |
|---|---|
| Kalemlik Üzeri Çevirme Çapı | Φ510 mm |
| Maks. Kesme Çapı | Φ860 mm |
| Ayna Çapı | Φ400 mm (3 çeneli manuel) |
| Gövde Yapısı | Yekpare monoblok gövde |
|---|---|
| Kızak Genişliği | 600 mm |
| İş Mili Merkezi - Kızak Düzlemi | 1150 mm |
| Punta Grubu Koniği | Morse 6 |
| İş Mili Delik Çapı | Φ104 mm (opsiyonel Φ130 mm) |
|---|---|
| İş Mili Koniği | ISO A2-11 |
| İş Mili Devir Aralığı | 17–1000 dev/dak |
| İş Mili Motor Gücü | 11 kW |
| X Ekseni Hareket Mesafesi | 420 mm |
|---|---|
| Z Ekseni Hareket Mesafesi | 850mm1/8 |
| X Ekseni Hızlı Hareket | 7.5 m/dak |
| Z Ekseni Hızlı Hareket | 18 m/dak (1000/1500mm) / 6 m/dak (2000mm ve üzeri) |
| Taret Tipi | 280×280 mm dikey 4 istasyonlu |
|---|---|
| Kalemlik Boyutu | 32×32 mm |
| Konumlama Hassasiyeti X | 0.03 mm |
|---|---|
| Konumlama Hassasiyeti Z | 0.03 mm (1000mm) / 0.05 mm (1500mm) |
| Tekrar Konumlama Hassasiyeti X | 0.009 mm |
| Tekrar Konumlama Hassasiyeti Z | 0.014 mm (1000mm) / 0.018 mm (1500mm) |
| Elektrik Kapasitesi | 30 kVA |
|---|---|
| Makine Ölçüleri (U×G×Y) | 3250×2050×2000 (1000mm)1/8 |
| CNC Kontrol Ünitesi | Guangzhou GSK980TDi |
|---|---|
| Yaklaşık Makine Ağırlığı | 5.000 kg (1000mm)1/8 |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
