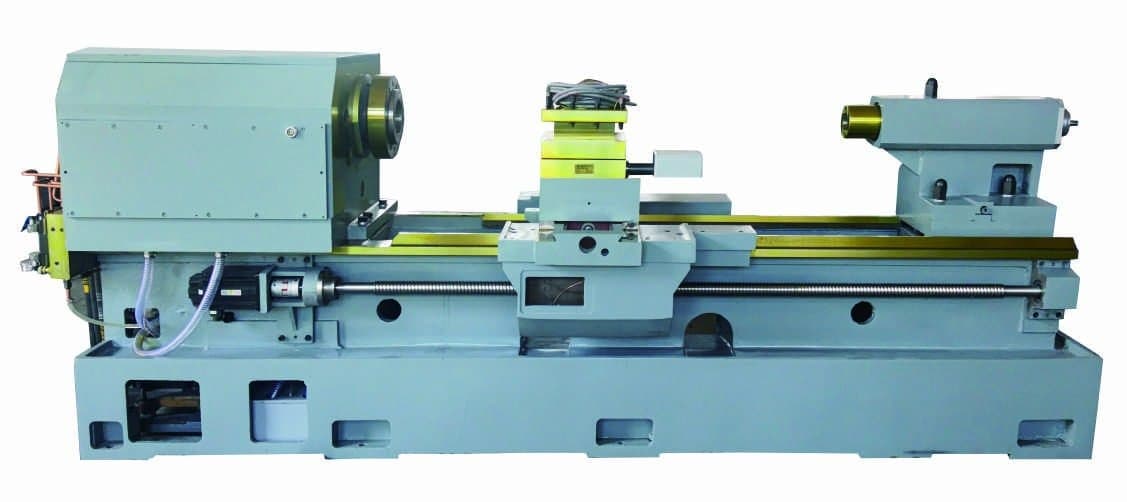

FALCO CAK110 CNC Yatay Torna (700mm Kızak)
700mm ağırlaştırılmış kızak genişliğiyle Φ1100mm maks. yatak üzeri çevirme çaplı CNC yatay torna. 600mm kızak varyantıyla aynı kesme kapasitesini daha rijit bir gövde üzerinde sunar; titreşim hassasiyeti yüksek büyük parçalar için tercih edilir.
- 700mm geniş kızak — Φ1100mm büyük parçaların ağır tornalamasında üst rijitlik
- Φ780mm kalemlik üzeri çevirme çapı — geniş çalışma alanı
- 11kW iş mili motor gücü, 280×280mm 4 pozisyonlu taret — yüksek talaş alma oranı
- ISO A2-11 iş mili koniği, Φ104mm iş mili delik çapı — büyük çaplı boru geçişi
Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| Maks. Yatak Üzeri Çevirme Çapı | Φ1100 mm |
|---|---|
| Kalemlik Üzeri Çevirme Çapı | Φ780 mm |
| Maks. Kesme Çapı | Φ1100 mm |
| Ayna Çapı | Φ800 mm (4 çeneli manuel) |
| Kızak Genişliği | 700 mm |
|---|---|
| İş Mili Merkezi - Kızak Düzlemi | 1300 mm |
| Punta Grubu Koniği | Morse 6 |
| İş Mili Delik Çapı | Φ104 mm (opsiyonel Φ130 mm) |
|---|---|
| İş Mili Koniği | ISO A2-11 |
| İş Mili Devir Aralığı | 17–1000 dev/dak |
| İş Mili Motor Gücü | 11 kW |
| X Ekseni Hareket Mesafesi | 550 mm |
|---|---|
| Z Ekseni Hareket Mesafesi | 850mm1/8 |
| X Ekseni Hızlı Hareket | 7.5 m/dak |
| Z Ekseni Hızlı Hareket | 18 m/dak (1000/1500mm) / 6 m/dak (2000mm ve üzeri) |
| Taret Tipi | 280×280 mm dikey 4 istasyonlu |
|---|---|
| Kalemlik Boyutu | 32×32 mm |
| Konumlama Hassasiyeti X | 0.03 mm |
|---|---|
| Konumlama Hassasiyeti Z | 0.03 mm (1000mm) / 0.05 mm (1500mm) |
| Tekrar Konumlama Hassasiyeti X | 0.009 mm |
| Tekrar Konumlama Hassasiyeti Z | 0.014 mm (1000mm) / 0.018 mm (1500mm) |
| Elektrik Kapasitesi | 30 kVA |
|---|---|
| Makine Ölçüleri (U×G×Y) | 3250×2250×2150 (1000mm)1/8 |
| CNC Kontrol Ünitesi | Guangzhou GSK980TDi |
|---|---|
| Yaklaşık Makine Ağırlığı | 6.100 kg (1000mm)1/8 |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
