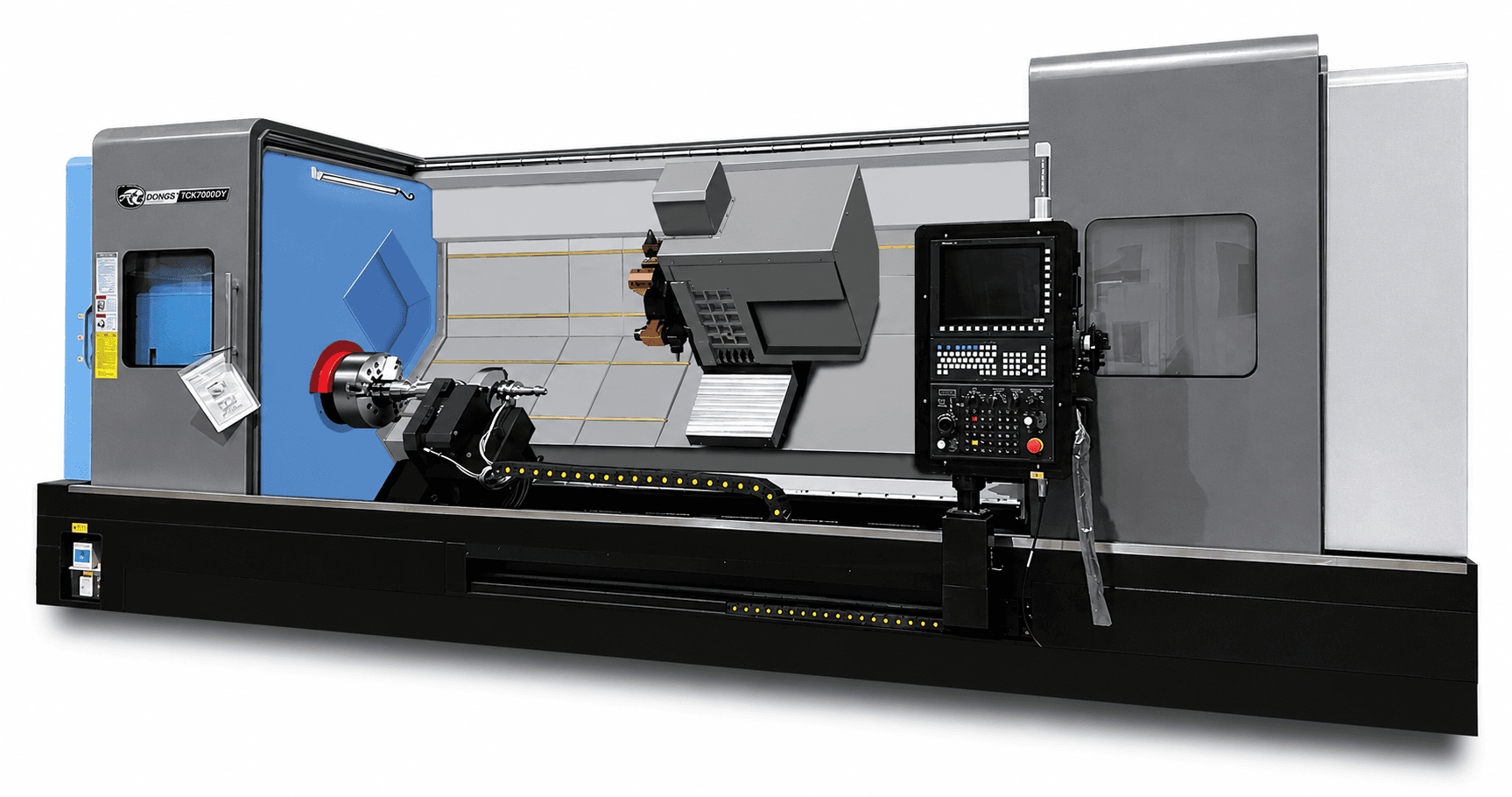

DONGS TCK700 CNC Yatay Tornalama Merkezi

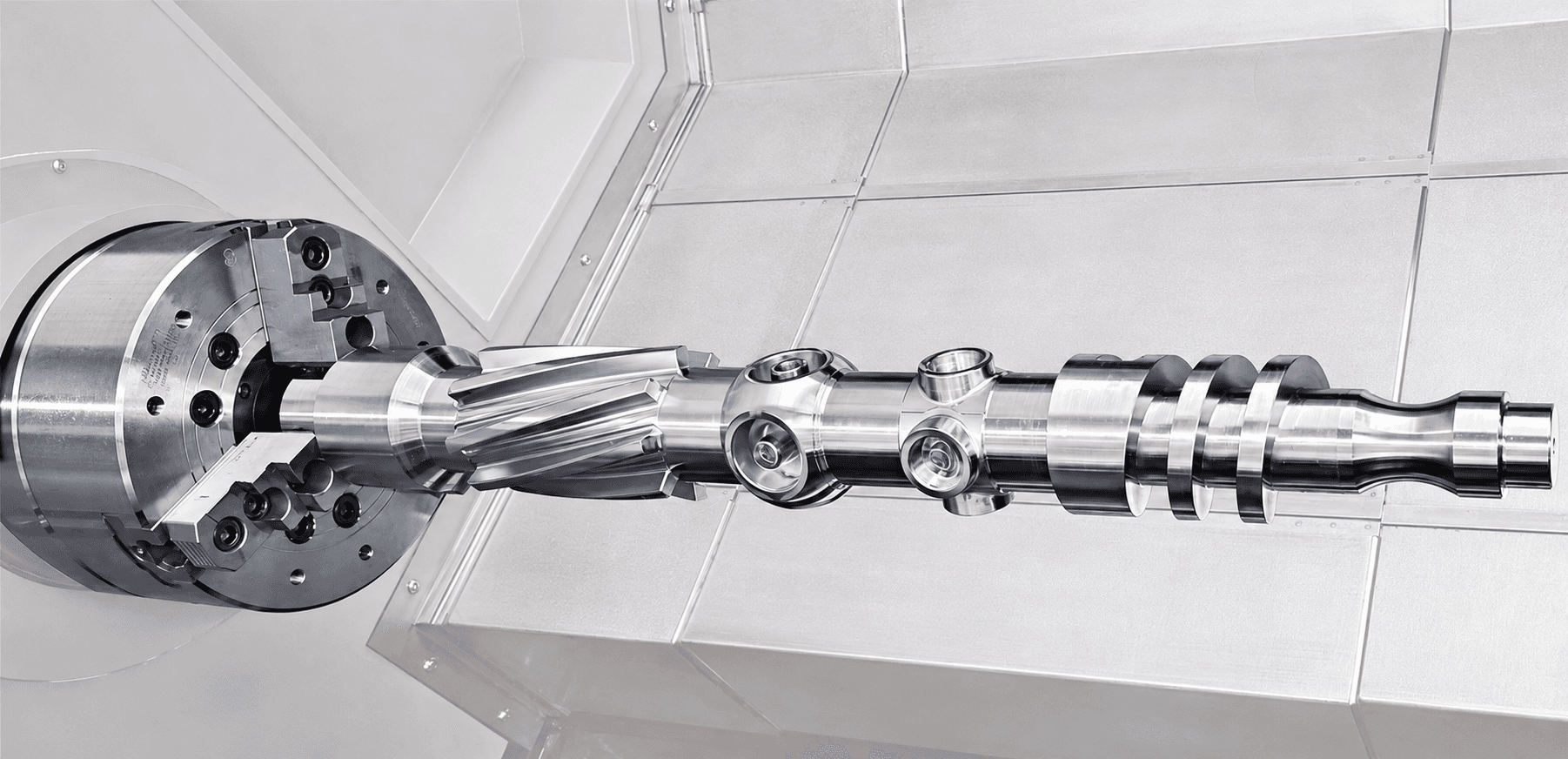

DONGS TCK700, büyük ölçekli iş parçalarının yüksek verimli CNC tornalama operasyonları için geliştirilmiş yatay tornalama merkezidir. Ø680 mm maksimum tornalama çapı ve 5000 mm maksimum tornalama boyuyla boru, valf, flanş, petrol-gaz ekipmanları, hidrolik parçalar, inşaat makineleri, havacılık ve gemi inşa sektörlerindeki ağır iş parçaları için uygundur. TCK700 serisi; geniş işleme alanı, Ø220 mm maksimum iş mili deliği, yüksek torklu iş mili ve 12 istasyonlu taret yapısıyla büyük parçaların tek bağlamada işlenmesine yönelik güçlü bir CNC torna çözümü sunar.
- Büyük ölçekli parçalar için CNC yatay tornalama merkezi
- Eğik bankolu rijit gövde yapısı
- Ø680 mm maksimum tornalama çapı
- 5000 mm maksimum tornalama boyu
Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| Yatak Üzeri Çevirme Çapı | Ø780 mm |
|---|---|
| Kızak Üzeri Çevirme Çapı | Ø500 mm |
| Ayna Çapı | 121/5 |
| Bar Kapasitesi | Ø751/5 |
| Maksimum Bor Bar Ölçüsü | 50 mm |

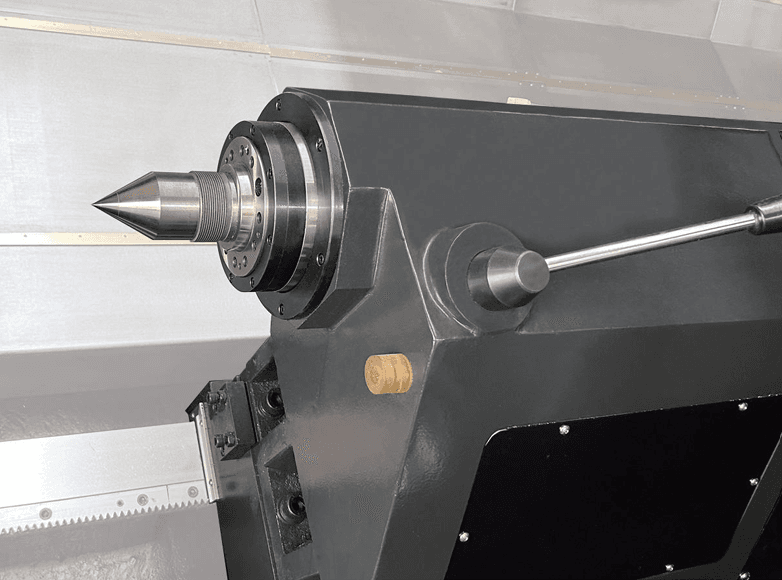

| Punta Gövdesi Hareketi | 11001/6 |
|---|---|
| Punta Pinol Çapı | 150 / 160 mm |
| Punta Pinol Hareketi | 180 mm |
| Punta Konikliği | MT5 / MT6 |
| Ana İş Mili Motor Gücü | 30 kW |
|---|---|

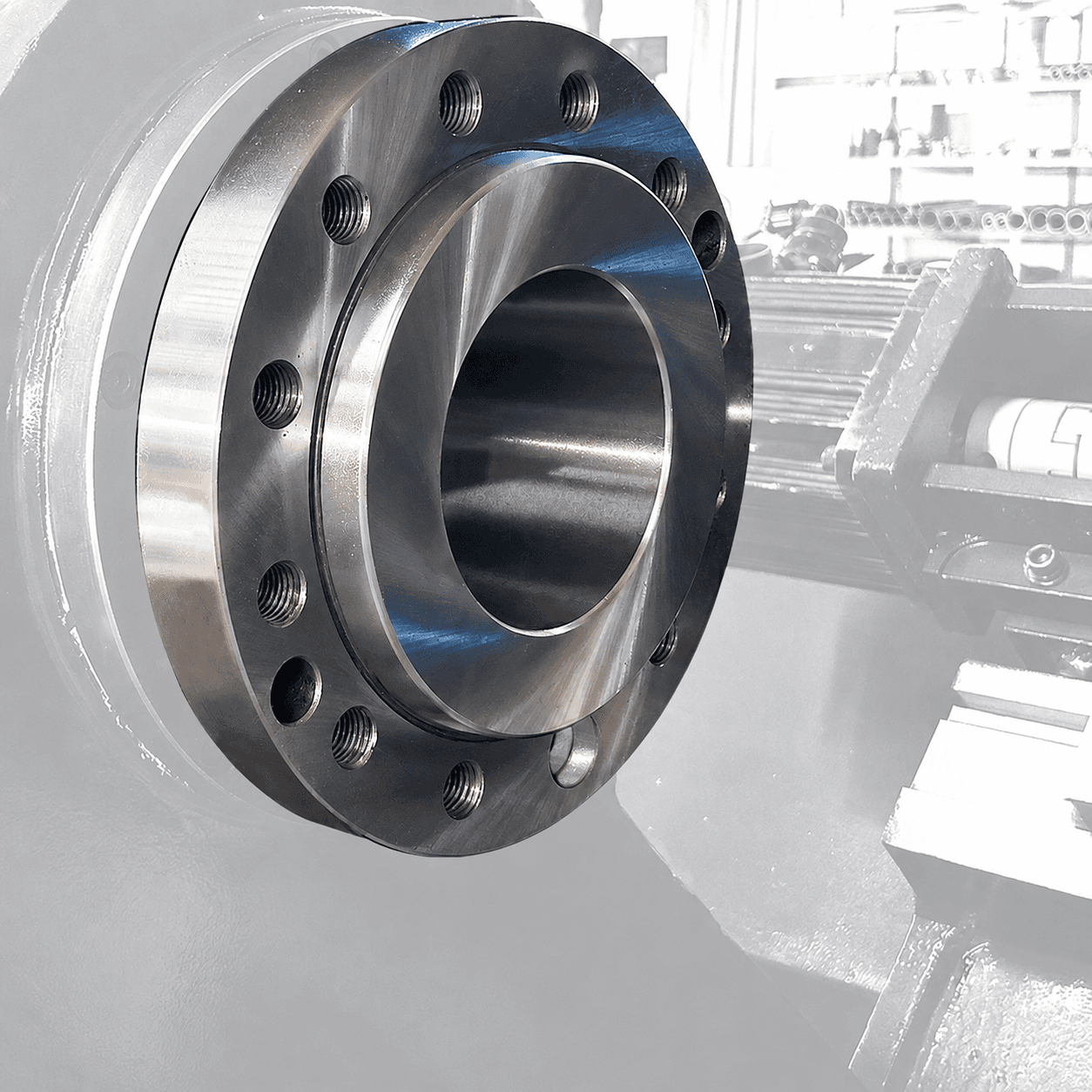

| İş Mili Burnu | A2-8 / A2-11 / A2-15 |
| İş Mili Deliği | Ø861/5 |
| Ön İş Mili Rulman Çapı | 1801/5 |
| Maksimum İş Mili Devri | 800–3000 rpm |
| Maksimum İş Mili Torku | 2176 N.m |

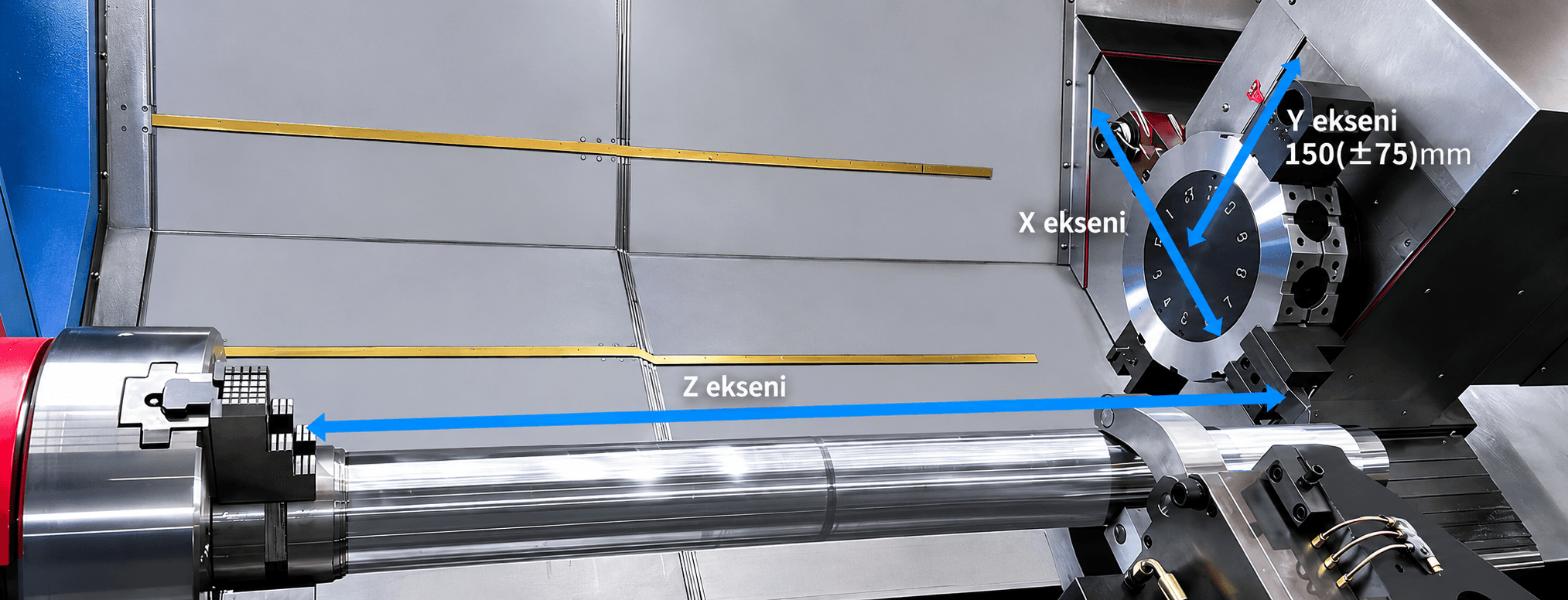

| X Ekseni Hareketi | 350 mm |
|---|---|
| Y Ekseni Hareketi | ±75 mm |
| Z Ekseni Hareketi | 10001/6 |
| X Ekseni Hızlı Hareket | 16 m/min |
| Y Ekseni Hızlı Hareket | 10 m/min |
| Z Ekseni Hızlı Hareket | 16 m/min |
| Taret İstasyon Sayısı | 12 |
|---|---|
| Kalem Ölçüsü | 32 × 32 mm |
| Taret İndeksleme Süresi | 0.5 sn |
| Makine Ölçüleri — TCK700-1000 (A/B/C/D) | 4000 × 5400 × 2700 × 2400 mm |
|---|---|
| Makine Ölçüleri — TCK700-1500 (A/B/C/D) | 4550 × 5950 × 3000 × 2400 mm |
| Makine Ölçüleri — TCK700-2000 (A/B/C/D) | 5500 × 6900 × 3000 × 2400 mm |
| Makine Ölçüleri — TCK700-3000 (A/B/C/D) | 6700 × 8100 × 3000 × 2400 mm |
| Makine Ölçüleri — TCK700-4000 (A/B/C/D) | 7600 × 9000 × 3100 × 2400 mm |
| Makine Ölçüleri — TCK700-5000 (A/B/C/D) | 8600 × 10000 × 3100 × 2400 mm |
| Tezgah Tipi | CNC Yatay Tornalama Merkezi |
|---|---|
| Seri / Alt Modeller | TCK700-10001/6 |
| Maksimum Tornalama Çapı | Ø680 mm |
| Maksimum Tornalama Boyu | 5000 mm |
| Canlı Takım Maksimum Devri | BMT65, 4000 rpm |
| Canlı Takım Motor Gücü | 5.5 / 7.5 kW |
| Talaş Konveyörü Çıkış Yüksekliği | 830 mm |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
