DONGS TCK600 CNC Yatay Tornalama Merkezi
DONGS TCK600, orta ve büyük ölçekli iş parçalarının yüksek verimli CNC tornalama operasyonları için geliştirilmiş yatay tornalama merkezidir. Yağ-gaz, hidrolik ekipman, inşaat makineleri, havacılık ve gemi inşa sektörlerinde kullanılan boru, valf, flanş ve büyük çaplı parçaların işlenmesine uygundur. TCK600 serisi; Ø520 mm maksimum tornalama çapı, 2000 mm maksimum tornalama boyu, Ø132 mm maksimum iş mili deliği ve yüksek torklu iş mili yapısıyla ağır talaş kaldırma operasyonlarında kararlı bir işleme performansı sunar.
- Orta ve büyük ölçekli parçalar için CNC yatay tornalama merkezi
- Eğik bankolu rijit gövde yapısı
- Ø520 mm maksimum tornalama çapı
- 2000 mm maksimum tornalama boyu
Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| Yatak Üzeri Çevirme Çapı | Ø650 / Ø750 mm |
|---|---|
| Kızak Üzeri Çevirme Çapı | Ø400 / Ø500 mm |
| Ayna Çapı | 10 / 12 / 15 inç |
| Bar Kapasitesi | Ø75 / Ø91 / Ø120 mm |
| Maksimum Bor Bar Ölçüsü | 40 / 50 mm |

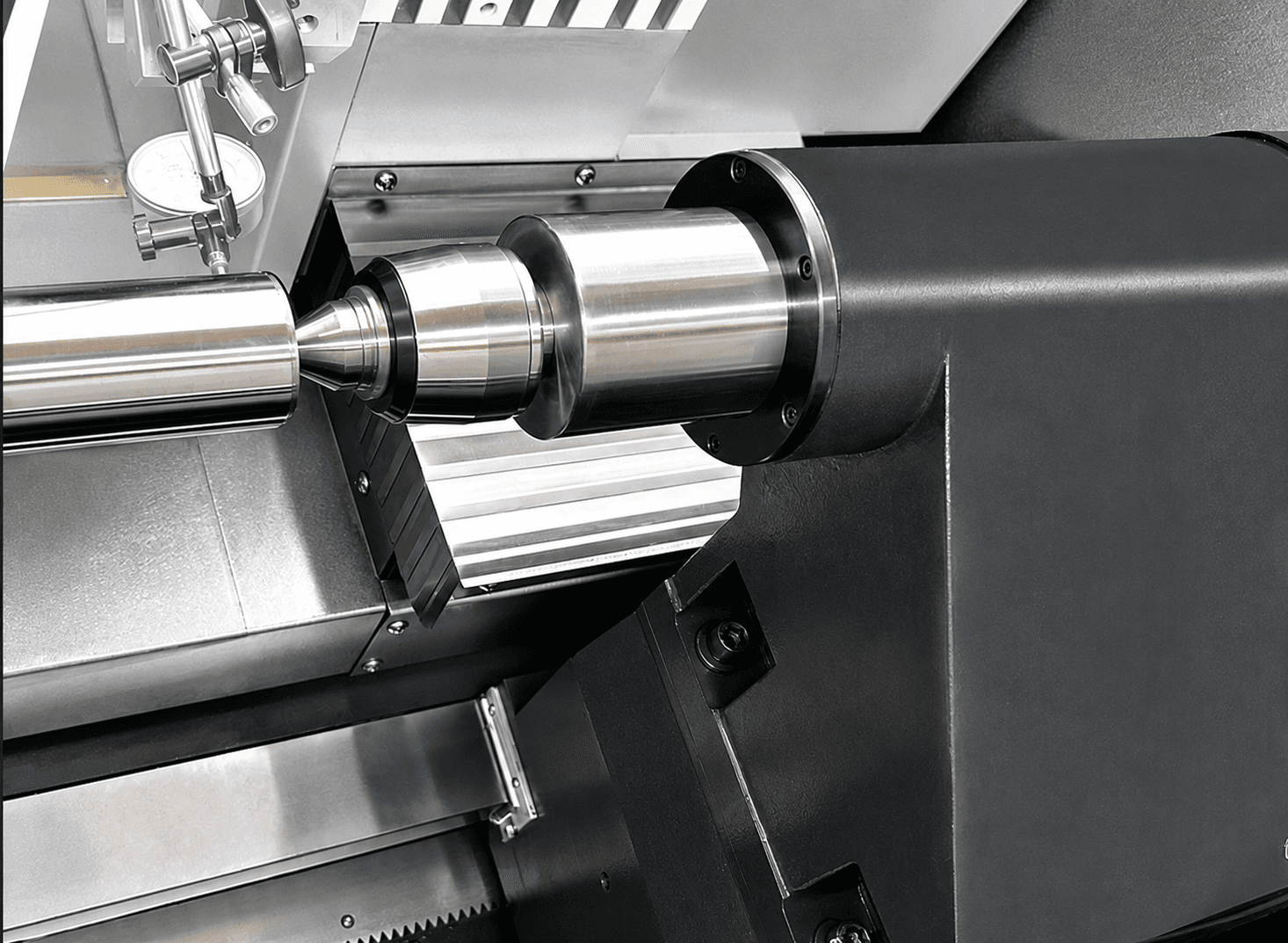

| Punta Kızak Yapısı | Kutu kızak |
|---|---|
| Punta Pinol Çapı | 100 mm |
| Punta Pinol Hareketi | 150 mm |
| Punta Konikliği | MT5 |
| Punta Gövdesi Hareketi | 1100 / 1600 / 2100 mm |
| Ana İş Mili Motor Gücü | 22 kW |
|---|---|

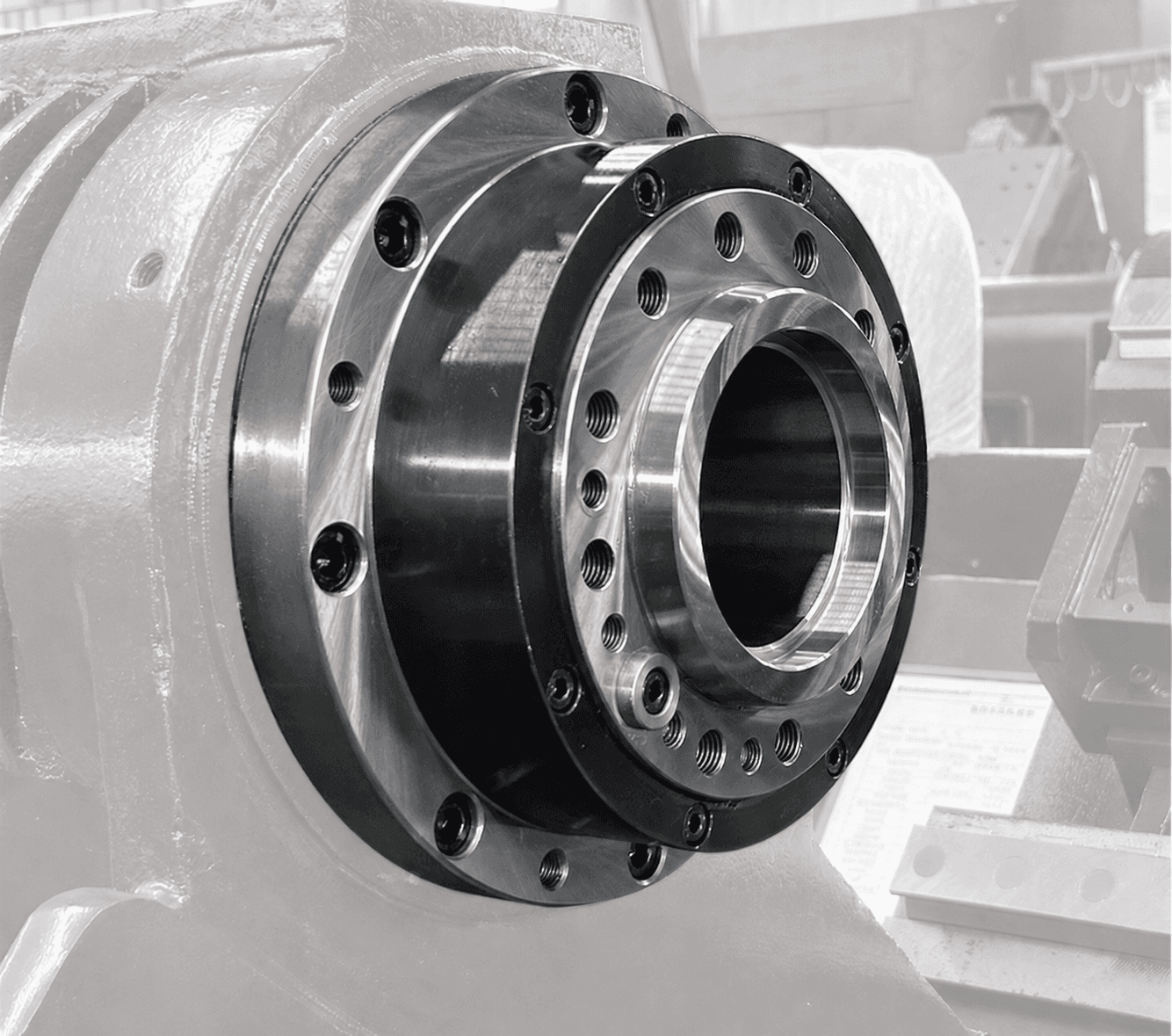

| İş Mili Burnu | A2-8 / A2-11 |
| İş Mili Oranı | 1:2 / 1:3 |
| İş Mili Deliği | Ø86 / Ø105 / Ø132 mm |
| Ön İş Mili Rulman Çapı | 180 / 240 / 280 mm |
| Maksimum İş Mili Devri | 3000 / 2000 / 1500 rpm |
| Maksimum İş Mili Torku | 708 N.m |

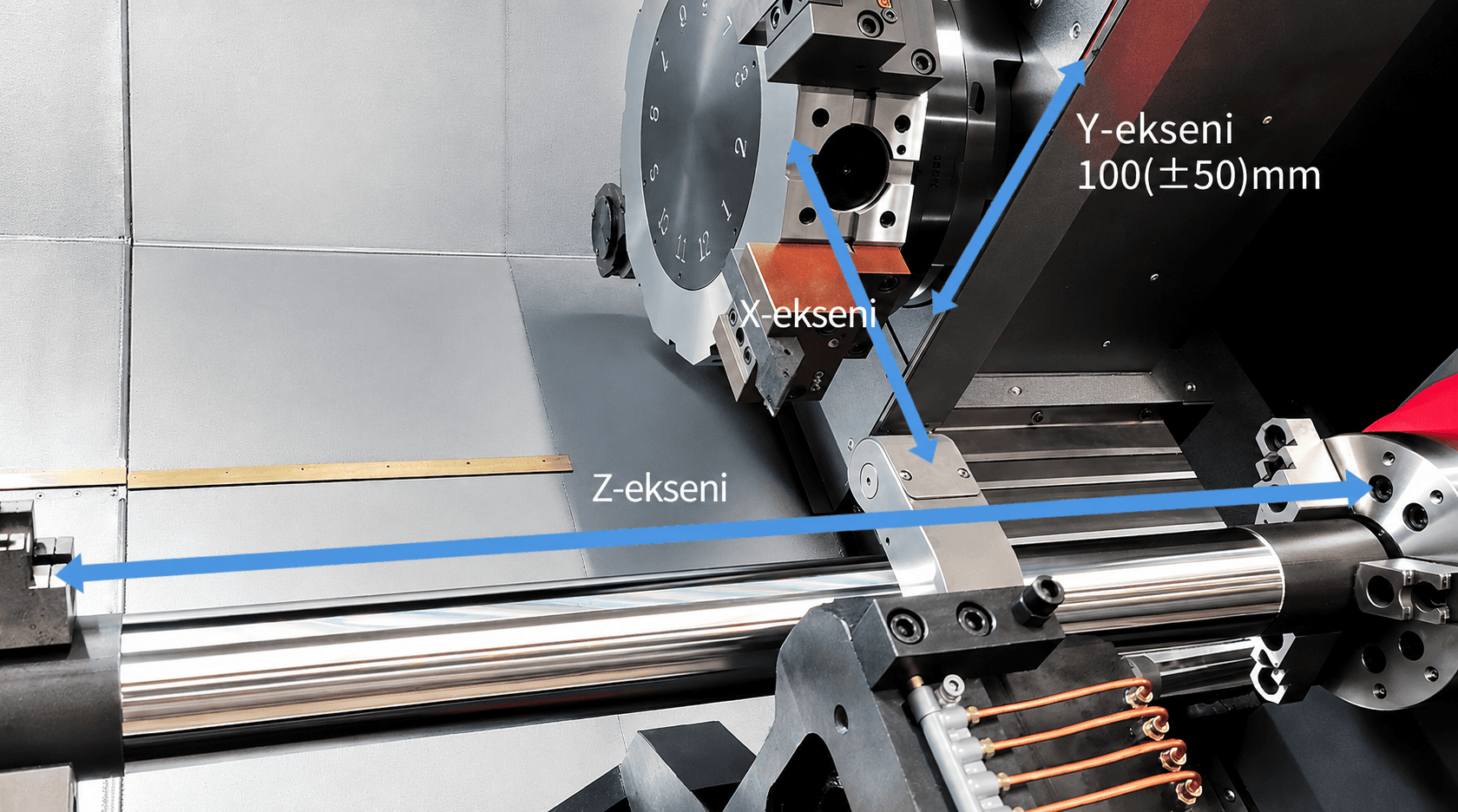

| X Ekseni Hareketi | 300 mm |
|---|---|
| Y Ekseni Hareketi | ±50 mm |
| Z Ekseni Hareketi | 1100 / 1600 / 2100 mm |
| X Ekseni Hızlı Hareket | 24 m/min |
| Y Ekseni Hızlı Hareket | 10 m/min |
| Z Ekseni Hızlı Hareket | 24 m/min |

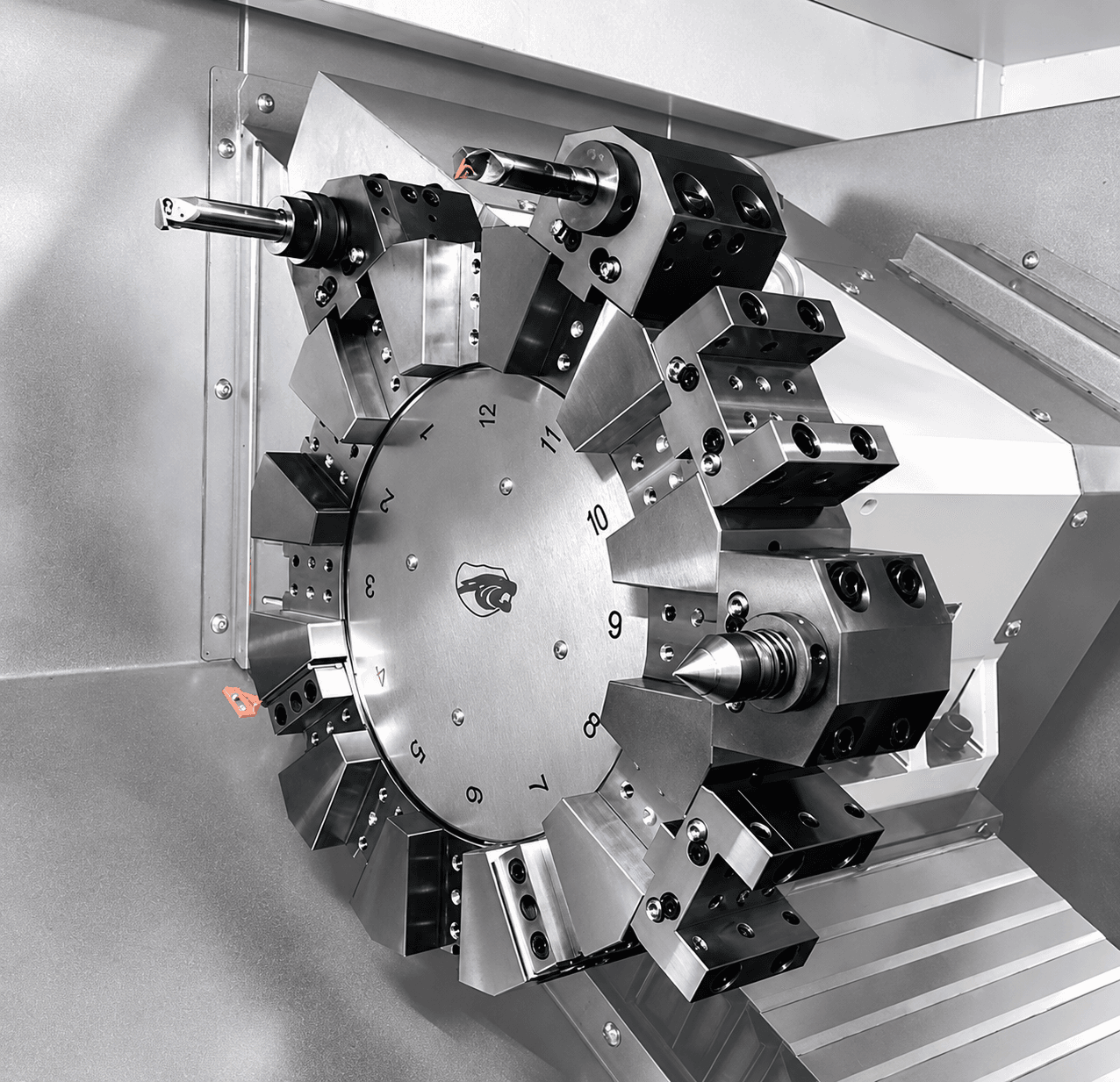

| Taret İstasyon Sayısı | 12 |
|---|---|
| Kalem Ölçüsü | 25 × 25 mm |
| Taret İndeksleme Süresi | 0.5 sn |
| Makine Ölçüleri — TCK600-1000 (A/B/C/D) | 3550 × 4900 × 1965 × 2250 mm |
|---|---|
| Makine Ölçüleri — TCK600-1500 (A/B/C/D) | 4260 × 5340 × 1965 × 2250 mm |
| Makine Ölçüleri — TCK600-2000 (A/B/C/D) | 4770 × 6140 × 2043 × 2250 mm |
| Tezgah Tipi | CNC Yatay Tornalama Merkezi |
|---|---|
| Seri / Alt Modeller | TCK600-1000 / TCK600-1500 / TCK600-2000 |
| Maksimum Tornalama Çapı | Ø520 mm |
| Maksimum Tornalama Boyu | 2000 mm |
| Canlı Takım Maksimum Devri | BMT55, 4000 rpm |
| Makine Ağırlığı — TCK600-1000 | Yaklaşık 6.3 ton |
| Makine Ağırlığı — TCK600-1500 | Yaklaşık 7.5 ton |
| Makine Ağırlığı — TCK600-2000 | Yaklaşık 9.4 ton |
| Talaş Konveyörü Çıkış Yüksekliği | 770 mm |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
