DONGS TCK52 CNC Yatay Tornalama Merkezi
DONGS TCK52, yüksek verimlilik ve hassasiyet gerektiren CNC tornalama uygulamaları için geliştirilmiş yeni nesil yatay tornalama merkezidir. Eğik bankolu rijit gövde yapısı, lineer kızak sistemi ve farklı iş mili deliği seçenekleriyle otomotiv, genel makine imalatı ve seri üretim odaklı parça işleme operasyonlarına uygundur. TCK52 serisi; TCK52-500, TCK52-750 ve TCK52-1000 uzunluk seçenekleriyle sunulur. 450 mm maksimum tornalama çapı, 480/730/980 mm maksimum tornalama boyu ve 248 mm X ekseni hareketiyle kompakt gövdede geniş kullanım alanı sağlar.
- Yeni nesil yatay CNC tornalama merkezi

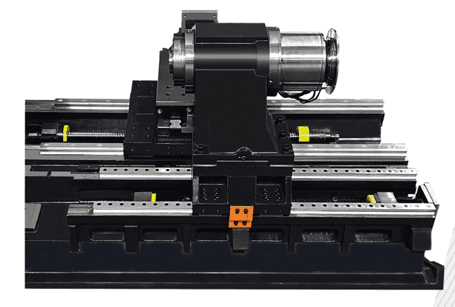

- Eğik bankolu rijit gövde yapısı
- 45 mm X/Z ekseni roller lineer kızak yapısı
- 450 mm maksimum tornalama çapı
Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| Yatak Üzeri Çevirme Çapı | Ø580/670 mm |
|---|---|
| Bar Kapasitesi | Ø55/65 / Ø75 / Ø91 mm |
| Hidrolik Ayna | 8 / 10 / 12 inç |
| Mil Tipi İş Parçası Ağırlığı | 500 kg (ayna dahil) |
| Disk Tipi İş Parçası Ağırlığı | 300 kg (ayna dahil) |
| Kızak Üzeri Maksimum Tornalama Çapı | Ø330/420 mm |
|---|---|
| Puntalar Arası Mesafe | 630 / 880 / 1130 mm |

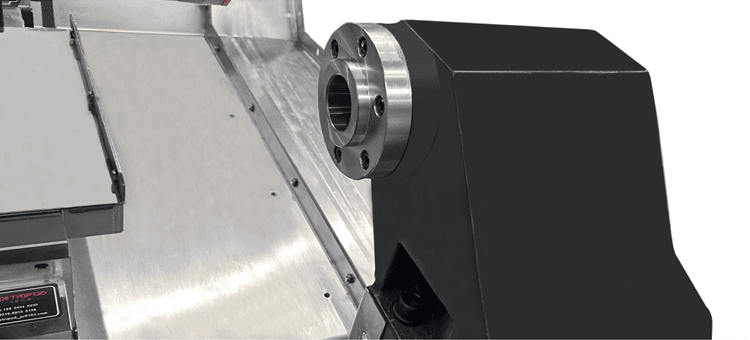

| Punta Konikliği | MT5 |
| Punta Hareket Tipi | Hidrolik / servo programlanabilir |
| Punta Hareketi | 440 / 690 / 940 mm |
| Punta Kızak Yapısı | Lineer kızak / kutu kızak |

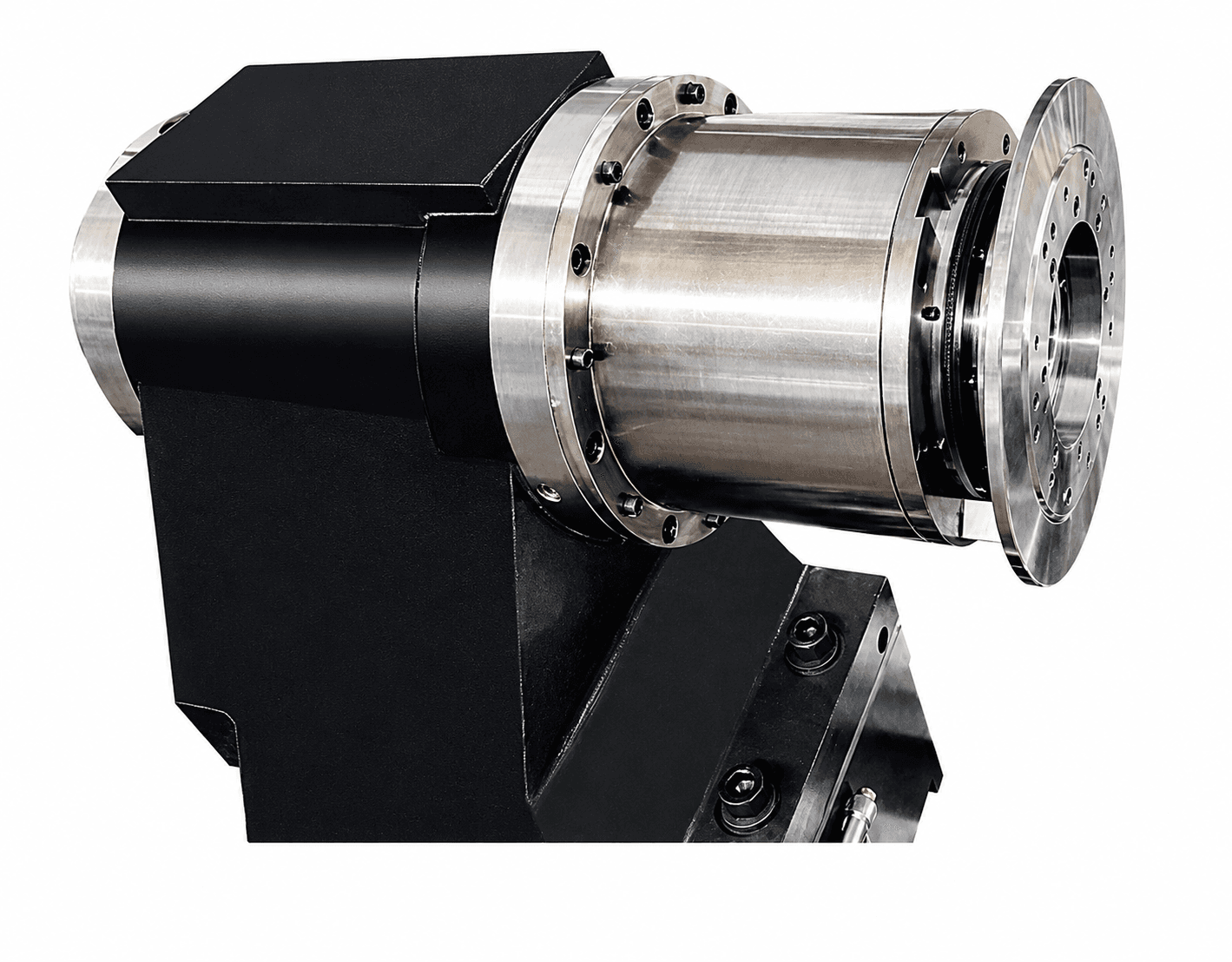

| İş Mili Burnu | A2-6 / A2-8 / A2-11 |
|---|---|
| İş Mili Deliği | Ø66/79 / Ø86 / Ø105 mm |
| Maksimum İş Mili Devri | 4200 / 3500 / 2000 rpm |
| Ana İş Mili Motor Gücü | 11 / 15 kW |

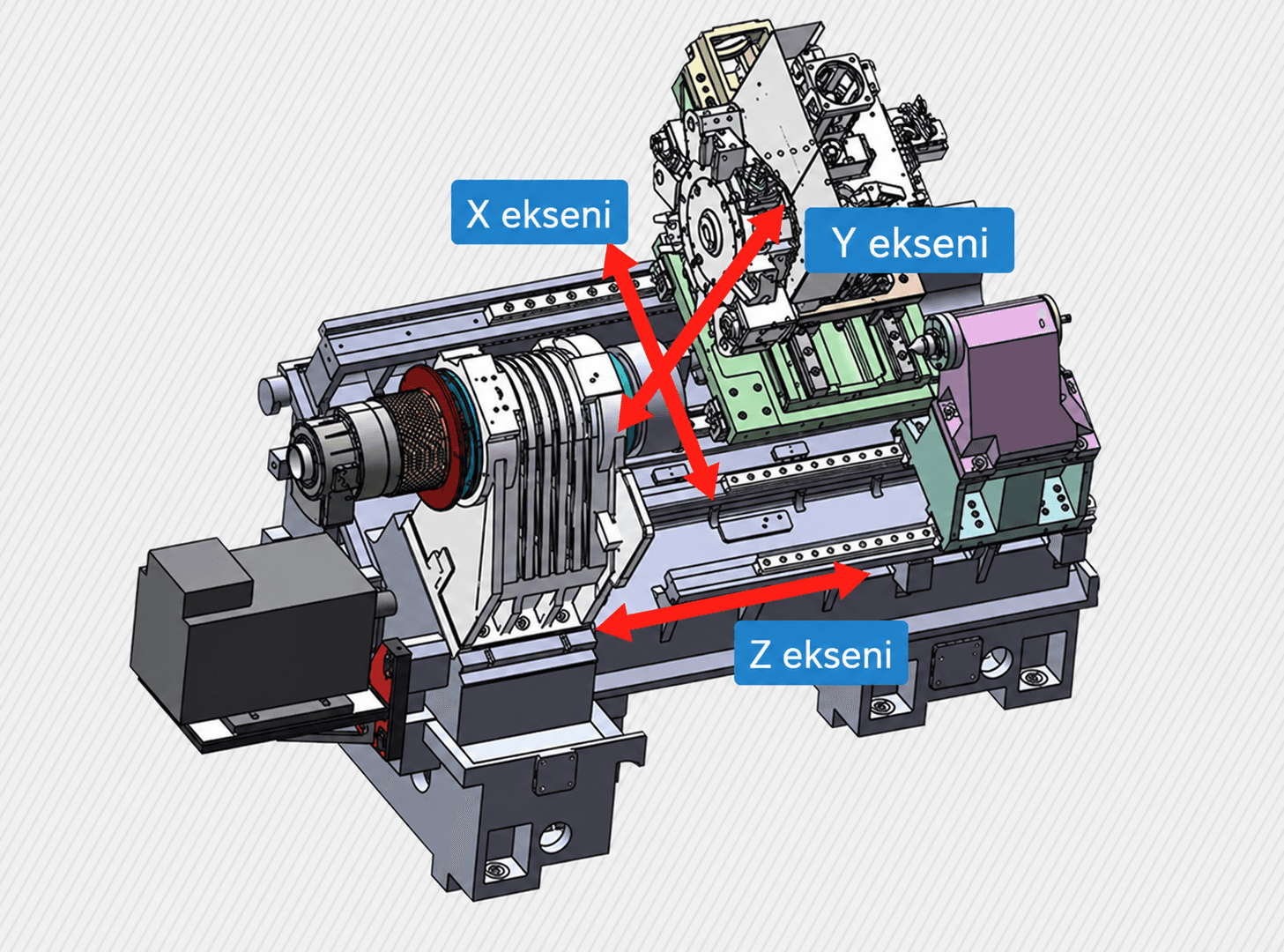

| X Ekseni Hareketi | 248 mm |
|---|---|
| Y Ekseni Hareketi | ±50 mm |
| Z Ekseni Hareketi | 580 / 830 / 1080 mm |
| X Ekseni Hızlı Hareket | 24 m/min |
| Z Ekseni Hızlı Hareket | 24 m/min |

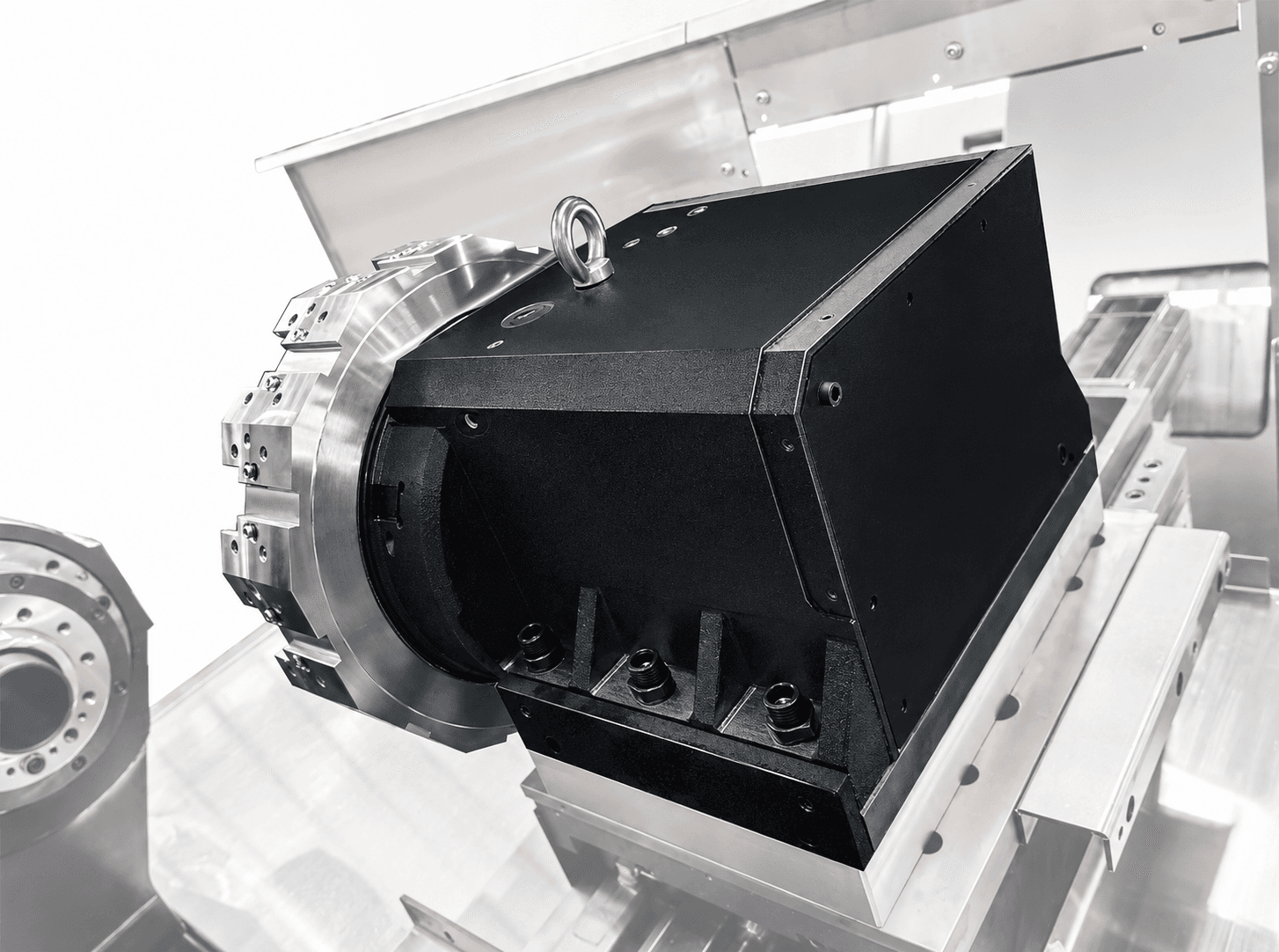

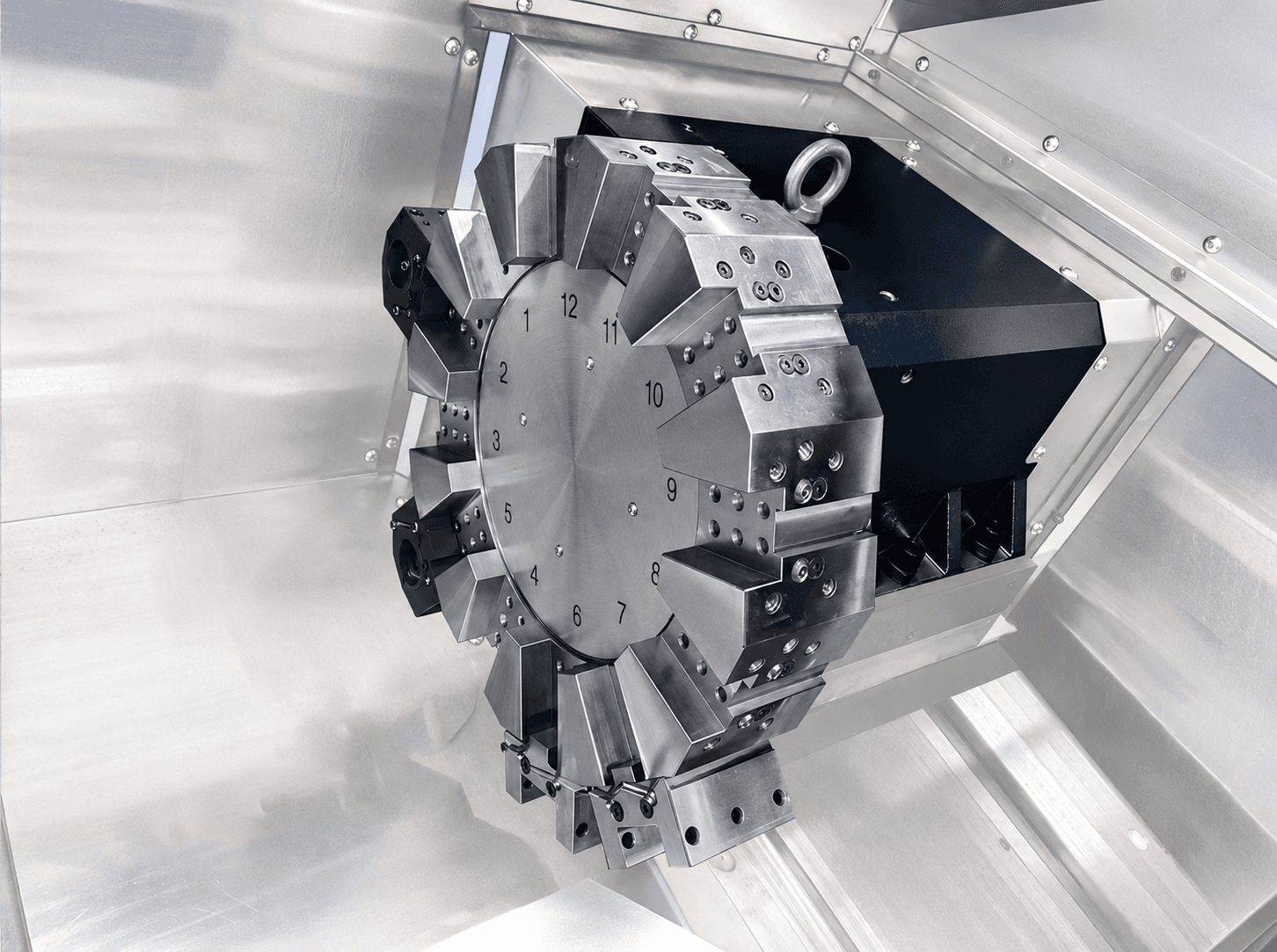

| Taret İstasyon Sayısı | 12 |
|---|---|
| Kalem Ölçüsü | 25 × 25 mm |
| Taret İndeksleme Süresi | 0.5 sn |
| Makine Ölçüleri — TCK52-500 (A/B/C/D) | 2720 × 3660 × 1950 × 1920 mm |
|---|---|
| Makine Ölçüleri — TCK52-750 (A/B/C/D) | 3527 × 4318 × 1950 × 2061 mm |
| Makine Ölçüleri — TCK52-1000 (A/B/C/D) | 4393 × 5213 × 2044 × 2187 mm |
| Tezgah Tipi | CNC Yatay Tornalama Merkezi |
|---|---|
| Seri / Alt Modeller | TCK52-500 / TCK52-750 / TCK52-1000 |
| Maksimum Tornalama Çapı | Ø450 mm |
| Maksimum Tornalama Boyu | 480 / 730 / 980 mm |
| Makine Ağırlığı | Yaklaşık 3.9 / 4.3 / 5 ton |
| Talaş Konveyörü Çıkış Yüksekliği | 800 mm |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
