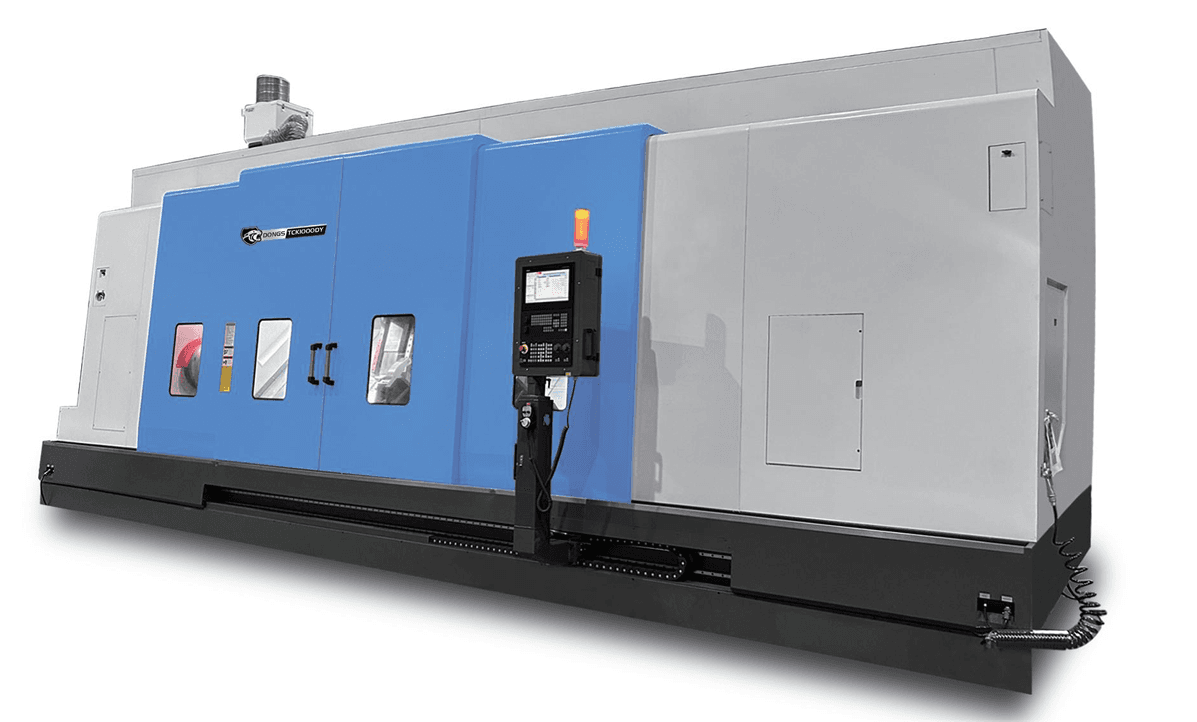

DONGS TCK1000 CNC Yatay Tornalama Merkezi
DONGS TCK1000, çok büyük ve ağır iş parçalarının yüksek verimli CNC tornalama operasyonları için geliştirilmiş yatay tornalama merkezidir. Ø900 mm maksimum tornalama çapı, 6060 mm maksimum tornalama boyu ve Ø375 mm maksimum iş mili deliğiyle geniş çaplı borular, valfler, flanşlar, petrol-gaz ekipmanları, hidrolik parçalar, havacılık ve gemi inşa sektörlerindeki ağır parçaların işlenmesine uygundur. TCK1000 serisi; yüksek rijitlikli eğik banko yapısı, 500 mm X ekseni hareketi, ±100 mm Y ekseni hareketi, 55 kW ana iş mili motor gücü ve büyük iş mili deliği seçenekleriyle ağır talaş kaldırma operasyonlarına yönelik güçlü bir CNC yatay tornalama merkezidir.
- Çok büyük ve ağır iş parçaları için CNC yatay tornalama merkezi

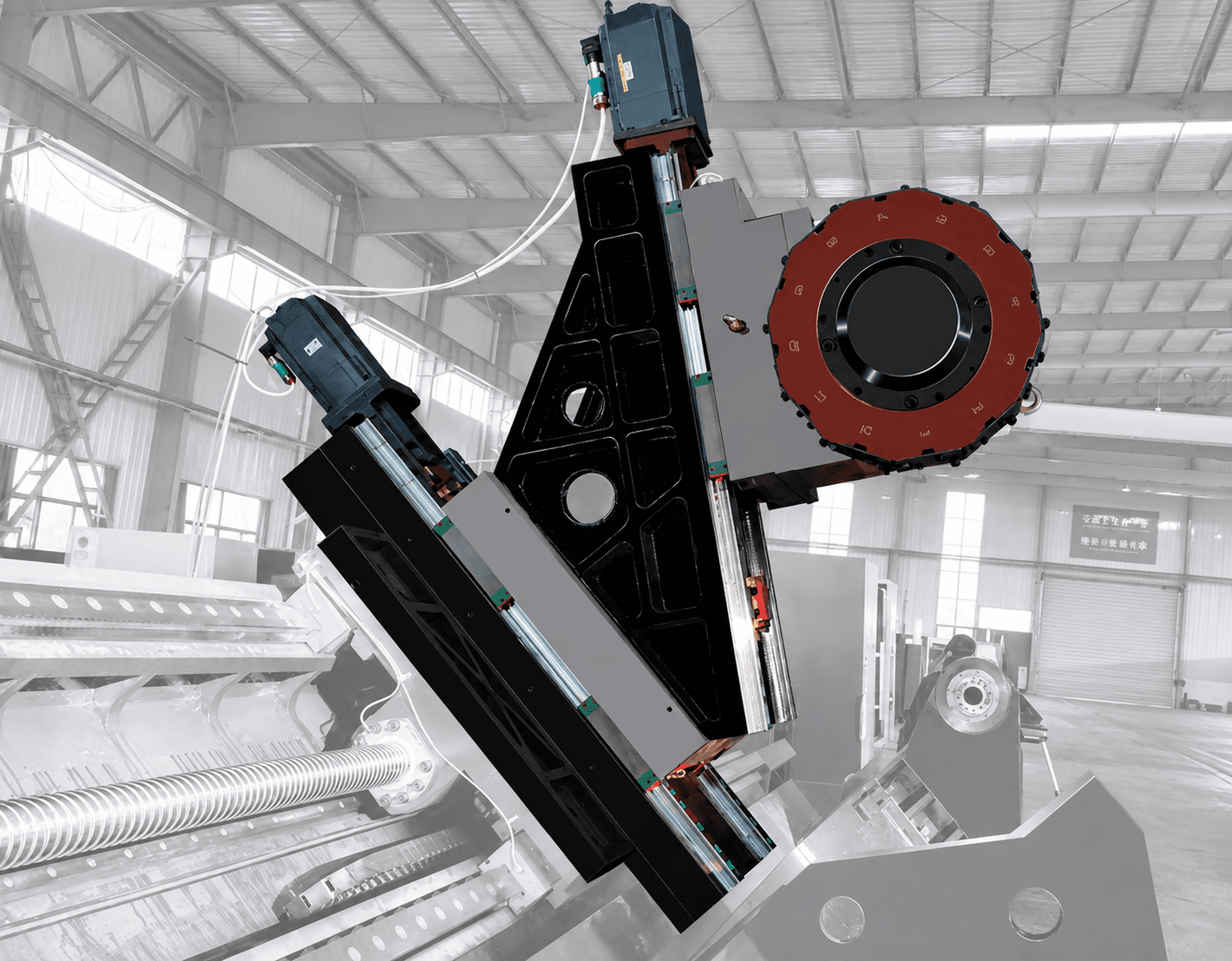

- Eğik bankolu rijit gövde yapısı
- Ø900 mm maksimum tornalama çapı
- 6060 mm maksimum tornalama boyu
Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| Yatak Üzeri Çevirme Çapı | Ø1030 mm |
|---|---|
| Kızak Üzeri Çevirme Çapı | Ø1000 mm |
| Ayna Çapı | 181/4 |
| Bar Kapasitesi | Ø1201/5 |
| Maksimum Bor Bar Ölçüsü | 50 mm |

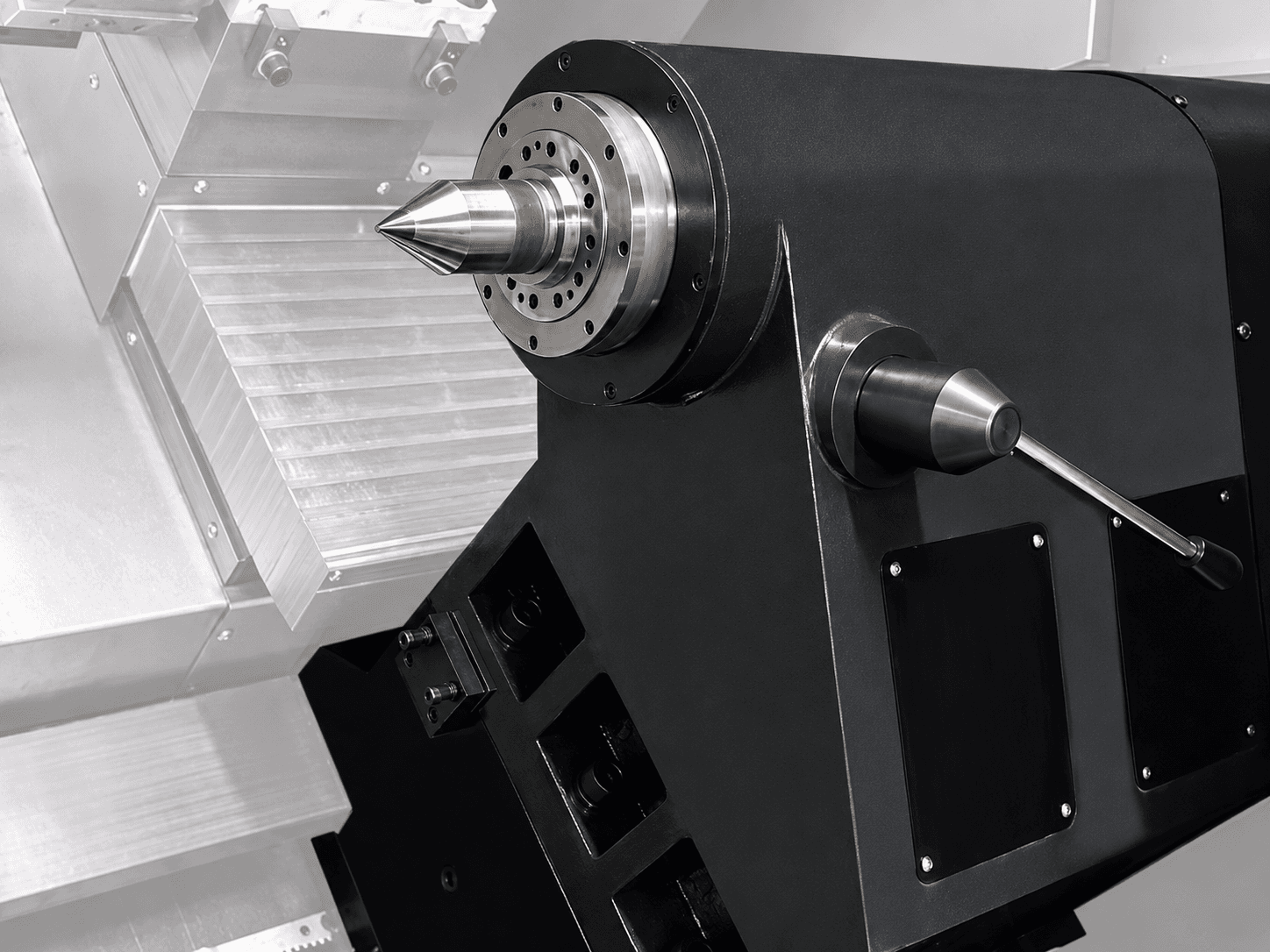

| Punta Gövdesi Hareketi | 11001/6 |
|---|---|
| Punta Pinol Çapı | 180 mm |
| Punta Pinol Hareketi | 200 mm |
| Punta Konikliği | MT6 |
| Ana İş Mili Motor Gücü | 55 kW |
|---|---|
| İş Mili Oranı | 1:3 |

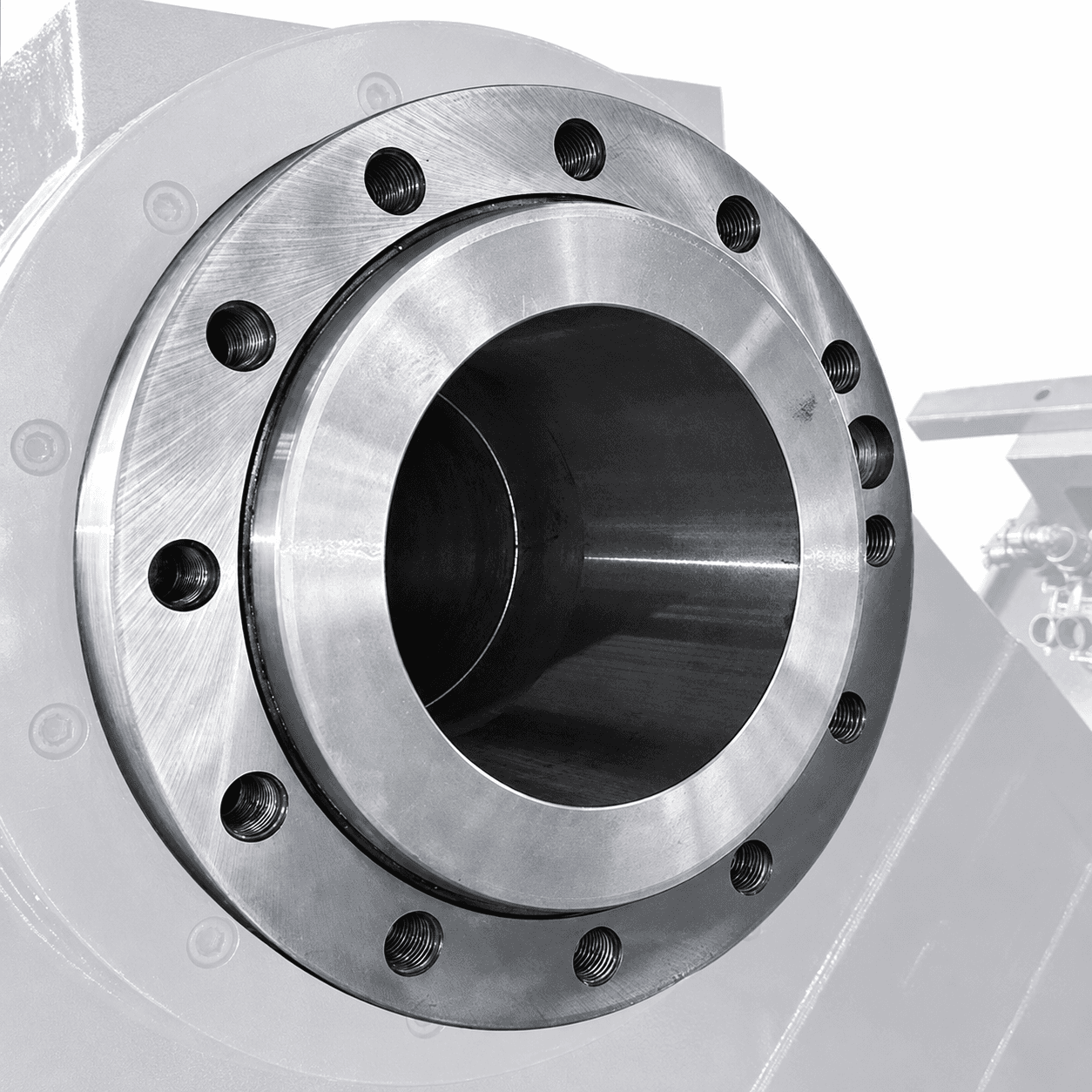

| İş Mili Deliği | Ø1321/5 |
| Ön İş Mili Rulman Çapı | 280 / 360 / 420 mm |
| Maksimum İş Mili Devri | 750–1800 rpm |
| Maksimum İş Mili Torku | 8076 N.m |

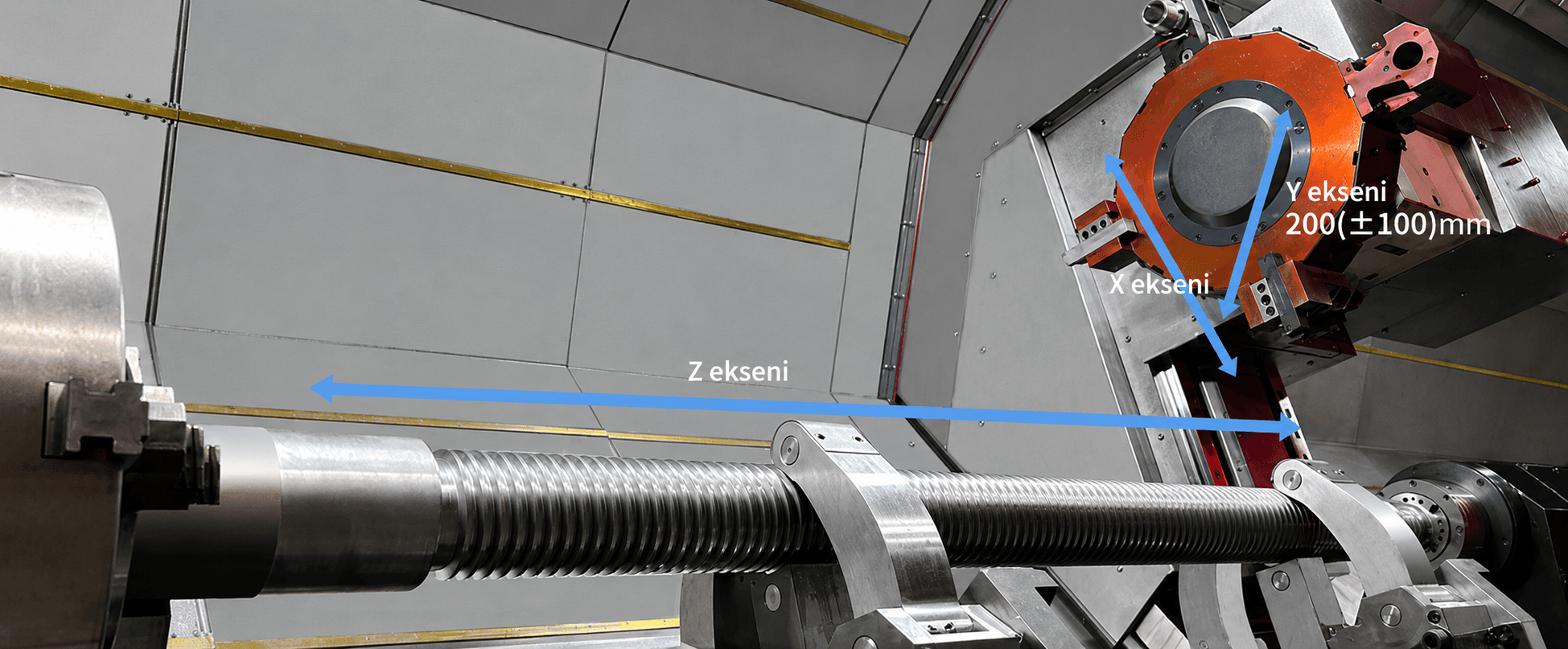

| X Ekseni Hareketi | 500 mm |
|---|---|
| Y Ekseni Hareketi | ±100 mm |
| Z Ekseni Hareketi | 10001/6 |
| X Ekseni Hızlı Hareket | 16 m/min |
| Y Ekseni Hızlı Hareket | 10 m/min |
| Z Ekseni Hızlı Hareket | 16 m/min |
| Taret İstasyon Sayısı | 12 |
|---|---|
| Kalem Ölçüsü | 32 × 32 mm |
| Taret İndeksleme Süresi | 0.5 sn |
| Makine Ölçüleri — TCK1000-1000 (A/B/C/D) | 5000 × 6400 × 3260 × 3940 mm |
|---|---|
| Makine Ölçüleri — TCK1000-1500 (A/B/C/D) | 5900 × 7340 × 3260 × 3940 mm |
| Makine Ölçüleri — TCK1000-2000 (A/B/C/D) | 6700 × 8140 × 3260 × 3940 mm |
| Makine Ölçüleri — TCK1000-3000 (A/B/C/D) | 7990 × 9430 × 3260 × 3940 mm |
| Makine Ölçüleri — TCK1000-4000 (A/B/C/D) | 9040 × 10480 × 3260 × 3940 mm |
| Makine Ölçüleri — TCK1000-5000 (A/B/C/D) | 10240 × 11680 × 3260 × 3940 mm |
| Tezgah Tipi | CNC Yatay Tornalama Merkezi |
|---|---|
| Seri / Alt Modeller | TCK1000-10001/6 |
| Maksimum Tornalama Çapı | Ø900 mm |
| Maksimum Tornalama Boyu | 6060 mm |
| Opsiyonel Dişli Kutusu Oranı | 1:8 |
| Canlı Takım Maksimum Devri | BMT85, 1500 rpm |
| Canlı Takım Motor Gücü | 11 kW |
| Talaş Konveyörü Çıkış Yüksekliği | 890 mm |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
