JIANKE - ZR20-5 II CNC Kayar Otomat
Ø20 mm bar kapasiteli, 5 eksenli, çift iş milli kompakt ZR serisi JIANKE kayar otomat. Çift taraflı takım düzeni ve 10.000/10.000 dev/dak iş mili hızıyla tıbbi, elektronik ve saat bileşeni gibi küçük hassas parçalarda tek bağlamada komple işleme.
- Ø20 mm bar kapasitesi ve çift taraflı takım düzeni — tıbbi, elektronik, saat ve hassas komponent sektörleri için esnek küçük parça işleme
- 10.000 / 10.000 dev/dak Built-in yağ soğutmalı ana iş mili, Japon NSK rulman — Ø20 mm çap için yüksek devir ve titreşimsiz mikron hassasiyet

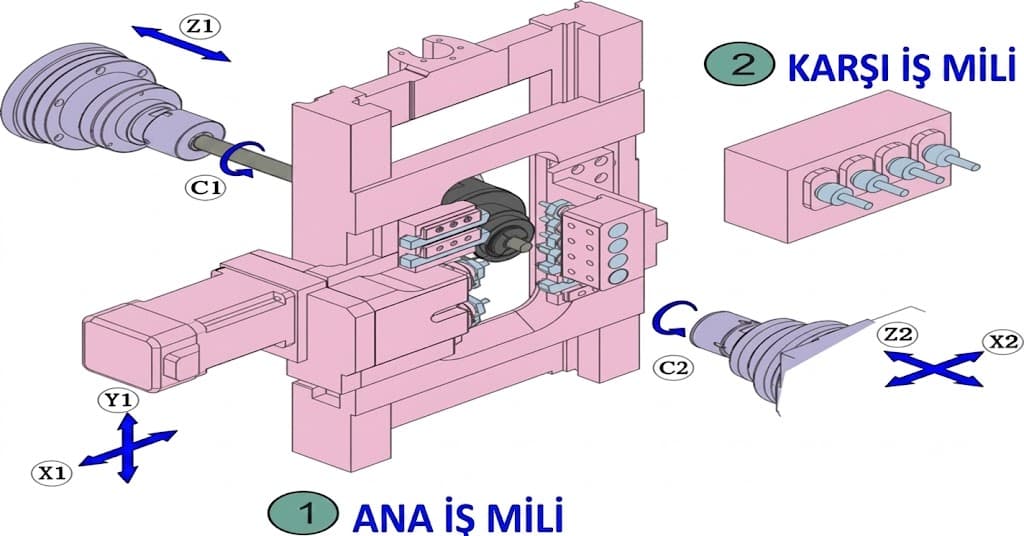

- 5 eksen (X1, Y1, Z1, X2, Z2) ve çift iş mili ile ön + arka yüz işlemenin tek bağlamada tamamlanması; tornalama, delme, diş açma ve frezeleme kombinasyonu
- Serideki en kompakt yapı: 13,5 kW güç, 2.540 kg, 2,2 × 1,45 × 1,7 m — küçük atölye alanında maksimum verimlilik, minimum enerji tüketimi
Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| Kesme Yağı Tankı | 170 L |
|---|
| İş Mili Tipi | Built-in, iç yağ soğutmalı (ana) |
|---|---|
| Ana / Karşı İş Mili Devri | 10.000 / 10.000 dev/dak |
| İş Mili Geçiş Deliği | Ø 22 mm |
| İş Mili İndeksleme | 0,001° |
| Ana İş Mili Gücü (Nom./Maks.) | 2,2 / 3,5 kW |
| Karşı İş Mili Gücü (Nom./Maks.) | 2,2 / 3,5 kW |
| Ana İş Mili Maks. Delme / Diş | Ø 10 / M8 (eksenel) |
| Karşı İş Mili Maks. Delme / Diş | Ø 8 / M6 (eksenel) |
| Eksen Sayısı | 5 eksen (X1, Y1, Z1, X2, Z2) |
|---|---|
| Hızlı İlerleme | 24 – 28 m/dak |
| Güç Kapasitesi | 13,5 kW |
|---|---|
| Makine Ölçüsü (U×G×Y) | 2,2 × 1,45 × 1,7 m |
| Kontrol Ünitesi | SYNTEC 210TB-A (Çift Kanal) |
|---|---|
| Maks. İşleme Çapı | Ø 20 mm |
| Maks. Çubuk İşleme Boyu (Guide Bush) | 90 mm |
| Canlı Takım Maks. Delme / Diş | Ø 8 / M6 (radyal) |
| Yan Canlı Takım Hızı | 6.000 dev/dak |
| Minimum Ayar Birimi | 0,001 mm |
| Makine Ağırlığı | 2.540 kg |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
