JIANKE - DT38-5 II CNC Kayar Otomat
Ø38 mm bar kapasiteli, 7 eksenli, çift iş milli (ana + karşı) en güçlü JIANKE kayar otomat. Büyük çaplı, kompleks parçalarda 11 kW / 18,5 kW iş mili gücü ve opsiyonel B-ekseni ile tek bağlamada tam işleme.

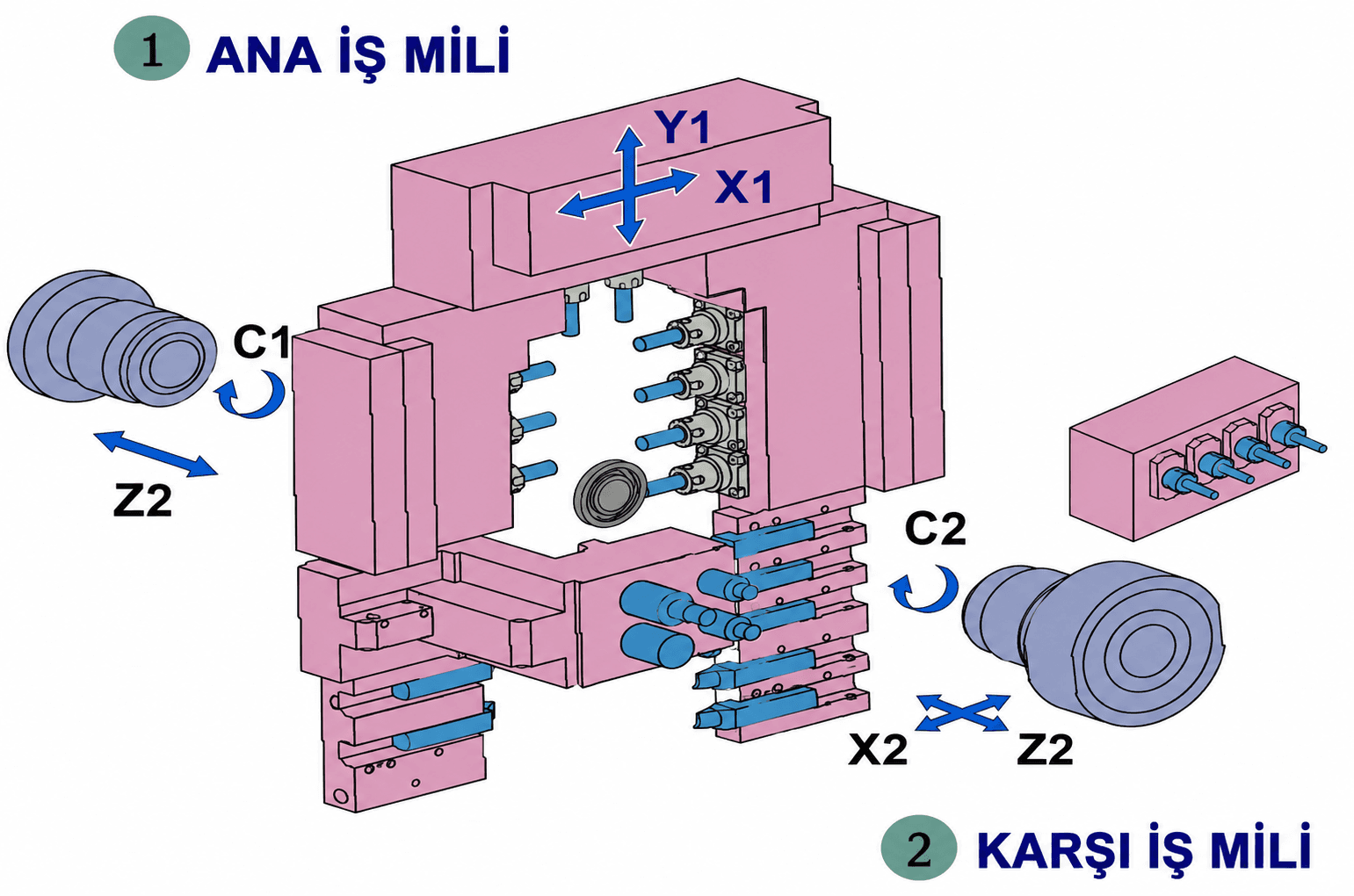

- Ø38 mm bar kapasitesi ve 7 eksen (X1, Y1, Z1, X2, Z2, C1, C2) — serideki en yüksek kapasite, büyük ve kompleks parçalar için
- 11 kW / 18,5 kW Built-in yağ soğutmalı ana iş mili, Japon NSK rulman — serideki en güçlü iş mili, ağır kesme performansı

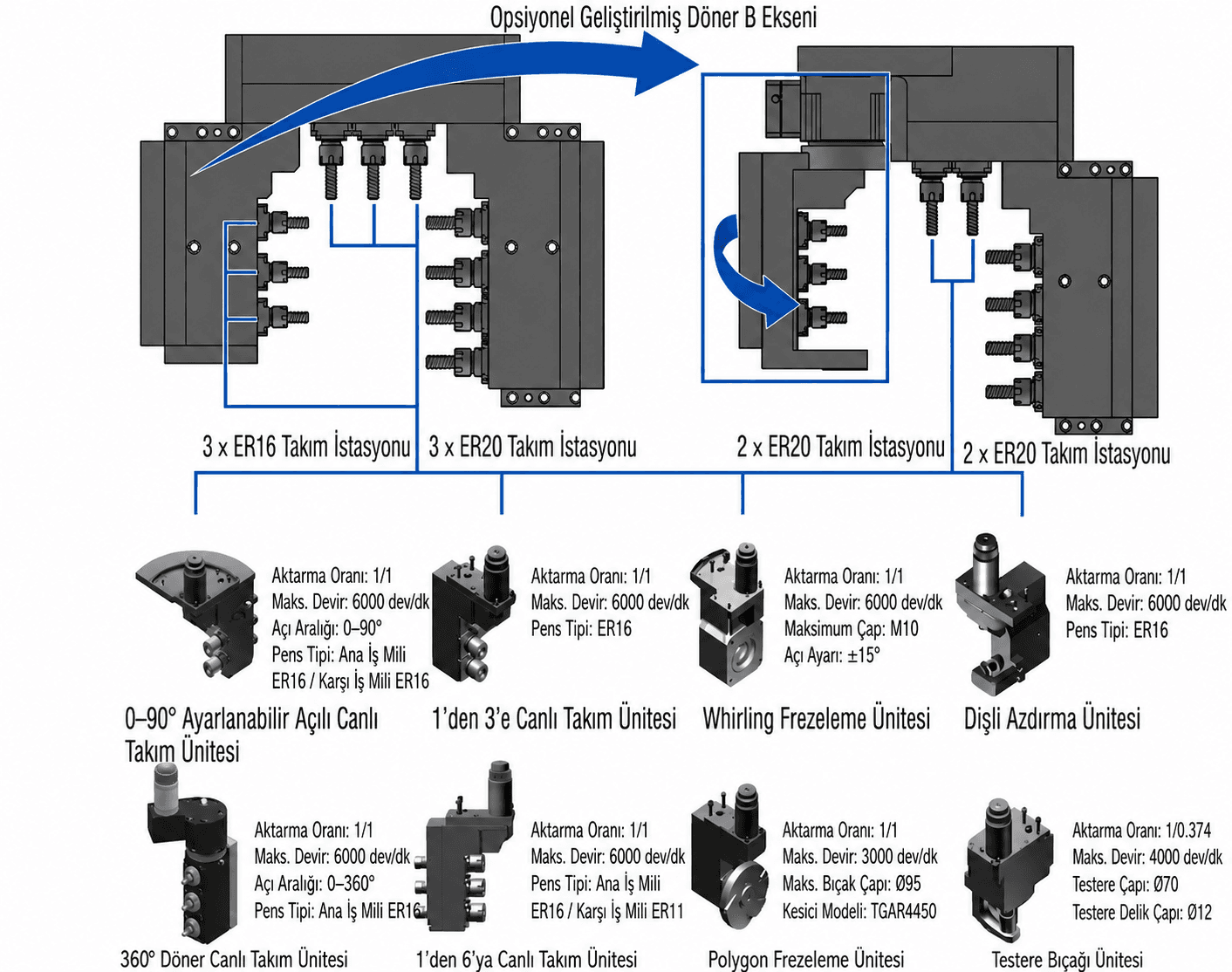

- Opsiyonel B-ekseni canlı takım: 0°–90° interpolasyonlu dönme ile farklı açılardaki kompleks geometrilerin tek bağlamada işlenmesi
- 340 L kesme yağı tankı ve 3.900 kg ağır gövde — uzun süreli stabil üretim, düşük titreşim, yüksek termal kararlılık
Teknik Katalog
Modelin tüm teknik detayları, çizimler ve opsiyon listesi için kataloğu indirin.
Ürün Videosu
İzlemek için tıklayın
| Kesme Yağı Tankı | 340 L |
|---|
| İş Mili Tipi | Built-in, iç yağ soğutmalı (ana) |
|---|---|
| Ana / Karşı İş Mili Devri | 6.000 / 6.000 dev/dak |
| İş Mili Geçiş Deliği | Ø 44 mm |
| İş Mili İndeksleme | 0,001° |
| Ana İş Mili Gücü (Nom./Maks.) | 11 / 18,5 kW |
| Karşı İş Mili Gücü (Nom./Maks.) | 11 / 18,5 kW |
| Ana İş Mili Maks. Delme / Diş | Ø 23 / M16 (ER20, eksenel) |
| Karşı İş Mili Maks. Delme / Diş | Ø 10 / M8 (eksenel) |
| Eksen Sayısı | 7 eksen (X1, Y1, Z1, X2, Z2, C1, C2) |
|---|---|
| Hızlı İlerleme | 24 – 32 m/dak |
| Güç Kapasitesi | 34,8 kW |
|---|---|
| Makine Ölçüsü (U×G×Y) | 2,6 × 1,5 × 2,28 m |
| Kontrol Ünitesi | SYNTEC 210TB-A (Çift Kanal) |
|---|---|
| Maks. İşleme Çapı | Ø 38 mm |
| Maks. Çubuk İşleme Boyu (Guide Bush) | 150 mm |
| Canlı Takım Maks. Delme / Diş | Ø 10 / M8 (radyal) |
| Yan Canlı Takım Hızı | 6.000 – 8.000 dev/dak |
| Minimum Ayar Birimi | 0,001 mm |
| Makine Ağırlığı | 3.900 kg |
Teknik değerler modele ve konfigürasyona göre değişiklik gösterebilir.
Opsiyonel Donanımlar
İstediğiniz donanımları seçerek teklifinize ekleyin.
Bu Model İçin Teklif İsteyin
Konfigürasyon, teslimat ve fiyat bilgisi için formu doldurun; ekibimiz en kısa sürede size dönsün.
